معرفی دستور Mirror در نرم افزار CATIA:

در ادامه سری آموزش های رایگان نرم افزار کتیا، در مقاله دستور Mirror در کتیا قصد داریم تا شما عزیزان را با این ابزار کاربردی در محیط Part Design کتیا آشنا کنیم.

محیط Part Design یکی از اصلی ترین محیط های طراحی سه بعدی در نرم افزار کتیا می باشد. از ویژگی های مهم پارت دیزاین، توانایی این محیط برای آماده سازی قطعه جهت ساخت است.

چرا که هدف از مدلسازی و طراحی قطعات در نرم افزار های طراحی مکانیکی، ساخت آنهاست. آشنایی با دستورات این محیط و تسلط بر نحوه استفاده از آنها یکی از مهم ترین ویژگی های یک طراح است.

برای ویرایش یک مدل طراحی شده، اگر به درستی اسکچ را ایجاد و از ابزارهای پارت دیزاین استفاده کنید، می توانید اقدام به ویرایش آنها کنید.

قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش کتیا می نماییم.

شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.

سفارش آموزش کامل کتیا با تخفیف ویژه

سفارش پکیج

سفارش دوره مقدماتی و پیشرفته کتیا

سفارش پکیج

نوار ابزار Transformation Feature شامل چه ابزارهایی است:

دستور Translation: برای جا به جا کردن قطعه نسبت به محور مختصات اصلی محیط Part Design از این ابزار استفاده می شود.
دستور Rotation: برای چرخاندن قطعه کار، حول محور تعیین شده از این دستور استفاده می شود.
دستور Symmetry: برای قرینه کردن یک مدل سه بعدی از این دستور استفاده می شود.
دستور Mirror: این دستور مشابه دستور Symmetry می باشد، با این تفاوت که قطعه اصلی پس از قرینه شدن حذف نمی شود و به همین دلیل Mirror یا آینه نامیده می شود.
دستور Pattern: برای ایجاد چندین نمونه مشابه از یک عملیات یا قطعه سه بعدی از این دستور استفاده می شود. این دستور در سه حالت مستطیلی، دوار و نقطه ای این کار را انجام می دهد.
دستور Scaling: برای کوچک و بزرگ کردن قطعات سه بعدی در یک راستای خاص یا در همه جهات از این دستور استفاده می شود.

بررسی کاربرد دستور Mirror در محیط Part Design کتیا:

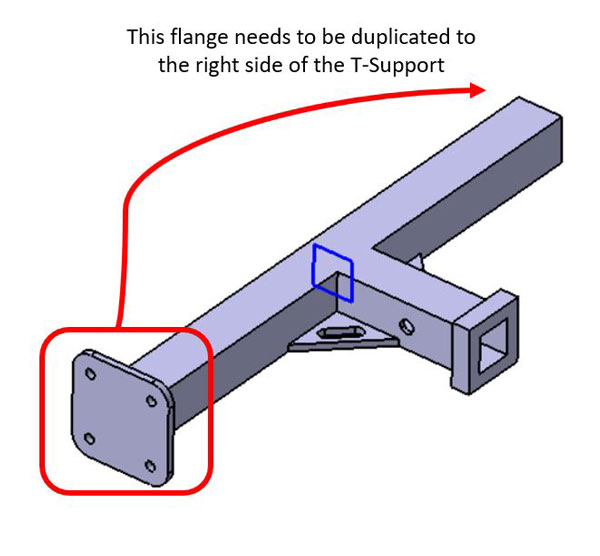

ابزار Mirror در محیط Part Design کتیا برای کپی کردن یک المان نسبت به صفحه ای مشخص استفاده می شود.

برای استفاده از دستور Mirror به ترتیب زیر عمل می کنیم:

المانی که می خواهیم کپی شود را از صفحه گرافیکی نرم افزار کتیا انتخاب می کنیم.
بر روی دستور Mirror کلیک می کنیم.
در پنجره باز شده، در کادر Mirroring Element صفحه ای که می خواهیم صفحه تقارن باشد انتخاب می کنیم.
در آخر با کلیک روی Ok عمل کپی انجام می شود.

محدودیت های ابزار Mirror و تفاوت با دستور Symmetry:

المان های متنی غیر قابل Mirror هستند.
المان های یکبار Mirror شده نیز دوباره قابل Mirror نیستند.
نمایه های Pattern شده از قبل نیز قابل Mirror شدن نیستند
نمایه های پوستی
نمایه های جا به جا شده با Translate، چرخانده شده با Rotate ، مقیاس داده شده با Scale و Affinity
نمایه های برش سه بعدی شده، نمایه های ایجادی با دستور Thick Surface و Close Surface و Sew Surface
نمایه هایی که از قبل در آن از دستور Axis to Axis استفاده شده است.
نمایه های زیر مجموعه ابزار Boolean Operation.
