فرمان Sweep سطوح

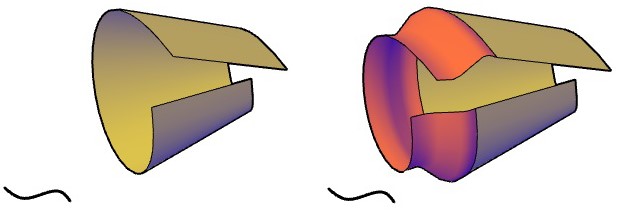

از این فرمان برای جاروب کردن یک سطح سه‌بعدی (Surface) بر‌اساس انتخاب یک مسیر استفاده می‌شود.
روش‌های اجرای فرمان Sweep سطوح اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روش‌اول: از طریق نوار منوی بازشوی Draw
روی نوار منوی بازشوی Draw کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ترسیمی ظاهر می‌شود، مکان‌نما را روی فرمانModeling قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس فرمان Sweep را با کلیک چپ کردن انتخاب میکنیم.
در خط فرمان با استفاده زیر‌مجموعه Mode، نوع مدل که سطح سه‌بعدی (Surface) باشد را تعیین میکنیم.
روش دوم: از طریق نوار ابزار Surface Creation II

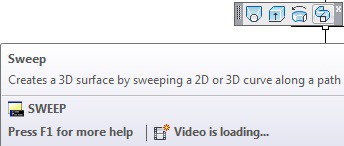

در نوار ابزار Surface Creation II روی آیکون فرمان Sweep کلیک چپ میکنیم.
روش سوم: از طریق نوار ابزار Surface Creation
در نوار ابزار Surface Creation روی مثلث مشکی رنگ کنار آیکون فرمان Loft ،کلیک چپ را نگه داشته از لیست باز شده فرمان Sweep را با کلیک چپ انتخاب میکنیم.
روش چهارم: از طریق خط فرمان (Command Line)
حروف SWرا که معرف فرمان Sweep می‌باشد را در خط فرمان، در قسمت Type a command تایپ می کنیم
یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حروف SWشروع می‌شوند.
ظاهر می‌گردد سپس کلید Enter را می‌فشاریم. در خط فرمان با استفاده زیر‌مجموعه Mode، نوع مدل که سطح سه‌بعدی (Surface) باشد را تعیین میکنیم.
روش پنجم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Surface کلیک چپ کرده تا فعال گردد، سپس در پانلCreate روی آیکون فرمان Sweep کلیک چپ میکنیم.
اعلان‌ها‌ی فرمان Sweep سطوح اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روش‌های پنج‌گانه، فرمان Sweep را اجرا میکنیم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: _Sweep
Select objects to Sweep or [MOde]: _mo Closed profiles creation mode [SOlid/SUrface] : _su
Select objects to Sweep or [MOde]
عبارت (Closed profiles creation mode [SOlid/SUrface] : _su) به معنای (مقاطع بسته ایجاد شده، از جنس سطح سه‌بعدی (Surface) است) می‌باشد.
در ادامه
اعلان (Select objects to Sweep) به معنای (موضوع موردنظر جهت تبدیل به سطح سه‌بعدی را انتخاب کنید) می‌باشد.
پس از معرفی موضوع، مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Select objects to Sweep or [MOde]
در صورتی که موضوع دیگری جهت انتخاب نباشد، کلید Enter را می‌فشاریم. در خط فرمان اعلان زیر ظاهر می‌شود.
Select Sweep path or [Alignment/Base point/Scale/Twist]
اعلان (Select Sweep path) به معنای (مسیر را انتخاب کنید) می‌باشد.
