در مورد فرمان Surface Trim سطوح اتوکد سه بعدی بیشتر بدانیم.
فرمان Surface Trim سطوح

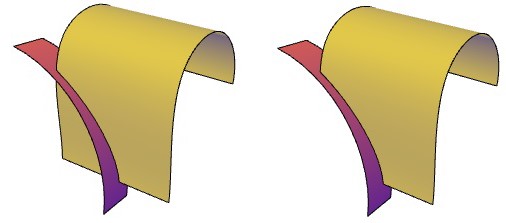

از این فرمان برای بریدن یک سطح نسبت به یک سطح دیگر که به‌عنوان مرز (برش) می‌باشد، استفاده می‌شود.
روش‌های اجرای فرمان Surface Trim سطوح اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روش‌اول: از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ویرایشی ظاهر می‌شود.
مکان‌نما را روی فرمان Surface Editing قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس فرمان Trim را با کلیک چپ کردن انتخاب میکنیم.
روش دوم: از طریق نوار ابزار Surface Editing

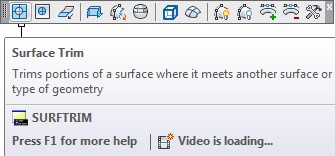

در نوار ابزار Surface Editing روی آیکون فرمان Surface Trim کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
حروفSurfTrim را در خط فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را می‌فشاریم.
روش چهارم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Surface کلیک چپ کرده تا فعال گردد، سپس در پانلEdit روی آیکون فرمان Surface Trim کلیک چپ میکنیم.
اعلان‌ها‌ی فرمان Surface Trim سطوح
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روش‌های چهار‌گانه، فرمان Surface Trim را اجرا میکنیم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: _SURFTRIM
Extend surfaces = Yes, Projection = Automatic
Select surfaces or regions to trim or [Extend/PROjection direction]
عبارت (Extend surfaces = Yes) به معنای (لزومی به تقاطع واقعی بین سطح قطع شونده و سطح مرز (برش) نیست) می‌باشد.
اعلان (Select surfaces or regions to trim) به معنای (سطوح موردنظر را برای بریدن، انتخاب کنید) می‌باشد.
پس از انتخاب سطوح موردنظر برای بریدن، مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Select surfaces or regions to trim or [Extend/PROjection direction]
در ادامه
در صورتی که سطوح دیگری جهت انتخاب نباشد، کلید Enter را می‌فشاریم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Select cutting curves, surfaces or regions
اعلان (Select cutting curves, surfaces or regions) به معنای (سطوح مرز (برش) را انتخاب کنید) می‌باشد.
پس از انتخاب سطوح مرز، مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Select cutting curves, surfaces or regions
در صورتی که سطوح مرز دیگری جهت انتخاب نباشد، کلید Enter را می‌فشاریم.
مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Select area to trim [Undo]
اعلان (Select area to trim) به معنای (قسمتی از سطح که می‌باست قطع شود را انتخاب کنید) می‌باشد.
پس از انتخاب بخشی از سطح که می‌باست قطع شود، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Select area to trim [Undo]
در صورتی که سطح دیگری جهت بریدن نباشد، کلید Enter را می‌فشاریم.
