در مورد فرمان Surface Fillet سطوح اتوکد سه بعدی بیشتر بدانیم.
فرمان Surface Fillet سطوح

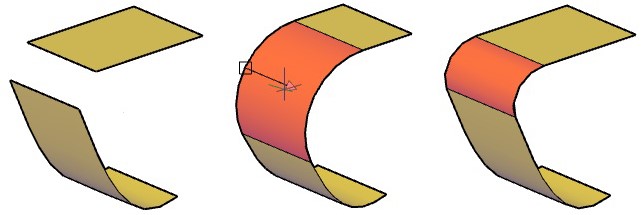

از این فرمان برای ایجاد یک سطح گرد بین دو سطح موجود با یک شعاع مشخص استفاده می‌شود.
روش‌های اجرای فرمان Surface Fillet سطوح
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روش‌اول: از طریق نوار منوی بازشوی Draw
روی نوار منوی بازشوی Draw کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ترسیمی ظاهر می‌شود.
مکان‌نما را روی فرمانModeling قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
مجدا مکان‌نما را روی فرمانSurfaces قرار داده تا یک زیرمنوی دیگری ظاهر گردد سپس فرمان Fillet را با کلیک چپ کردن انتخاب میکنیم.
روش دوم: از طریق نوار ابزار Surface Creation

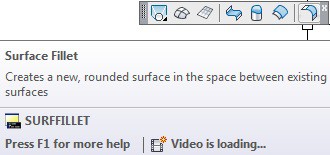

در نوار ابزار Surface Creation روی آیکون فرمان Surface Fillet کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
حروفSurffillet را در خط فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را می‌فشاریم.
روش چهارم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Surface کلیک چپ کرده تا فعال گردد، سپس در پانلEdit روی آیکون فرمان Fillet کلیک چپ میکنیم.
اعلان‌ها‌ی فرمان Surface Fillet سطوح
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روش‌های چهار‌گانه، فرمان Surface Fillet را اجرا میکنیم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: _SURFFILLET
Radius = 1.0000, Trim Surface = yes
Select first surface or region to fillet or [Radius/Trim surface]
عبارت (Radius = 1.0000) به معنای (شعاع گرد کردن عدد یک است) می‌باشد.
عبارت (Trim Surface = yes) به معنای (پس از اجرای فرمان، قطع‌شدگی سطوح را کنترل می‌کند) می‌باشد.
اعلان (Select first surface or region to fillet) به معنای (اولین سطح را انتخاب کنید) می‌باشد.
در ادامه
پس از معرفی اولین سطح، مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Select Second surface or region to fillet or [Radius/Trim surface]
اعلان (Select Second surface or region to fillet) به معنای (دومین سطح را انتخاب کنید) می‌باشد.
پس از معرفی دومین سطح، مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Press Enter to accept the fillet surface or [Radius/Trim surfaces]
اعلان (Press Enter to accept the patch surface) به معنای (با فشردن کلید Enter، سطوح موردنظر گرد می‌شود) می‌باشد.
سطوح موردنظر گرد شدند.
