فرمان Surface Extend سطوح اتوکد سه بعدی
فرمان Surface Extend سطوح اتوکد سه بعدی
در مورد فرمان Surface Extend سطوح اتوکد سه بعدی بیشتر بدانیم.
فرمان Surface Extend سطوح

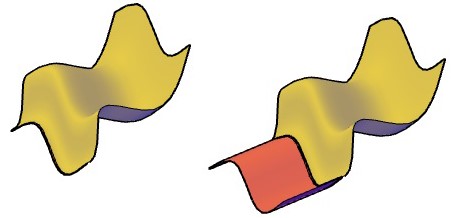

از این فرمان برای امتداد دادن سطوح با یک فاصله مشخص استفاده می‌شود.
روش‌های اجرای فرمان Surface Extend سطوح اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روش‌اول: از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ویرایشی ظاهر می‌شود.
مکان‌نما را روی فرمان Surface Editing قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس فرمان Extend را با کلیک چپ کردن انتخاب میکنیم.

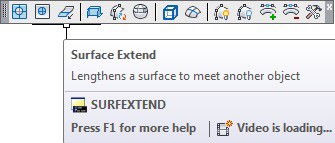

روش دوم: از طریق نوار ابزار Surface Editing
در نوار ابزار Surface Editing روی آیکون فرمان Surface Extend کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
حروفSurfextend را در خط فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را می‌فشاریم.
روش چهارم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Surface کلیک چپ کرده تا فعال گردد، سپس در پانلEdit روی آیکون فرمان Surface Extend کلیک چپ میکنیم.
اعلان‌ها‌ی فرمان Surface Extend سطوح
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روش‌های چهار‌گانه، فرمان Surface Extend را اجرا میکنیم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: _SURFEXTEND
Modes = Extend, Creation = Append
Select surface edges to extend
عبارت (Modes = Extend) به معنای (در امتداد دادن سطوح، لبه‌های انتخابی از سطح اولیه تبعیت می‌کنند) می‌باشد.
عبارت (Creation = Append) به معنای (سطح ایجاد شده جدا از سطح اولیه می‌باشد) می‌باشد.
اعلان (Select surface edges to extend) به معنای (لبه‌های سطح را برای امتداد دادن انتخاب کنید) می‌باشد.
در ادامه
پس از انتخاب لبه‌های سطح موردنظر برای امتداد دادن، مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Select surface edges to extend
در صورتی که لبه دیگری جهت انتخاب نباشد، کلید Enter را می‌فشاریم.
مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify extend distance [Expression/Modes]
اعلان (Specify extend distance) به معنای (فاصله امتداد دادن سطوح را انتخاب کنید) می‌باشد.
پس از معرفی فاصله امتداد دادن سطوح، کلید Enter را می‌فشاریم.
