فرمان Surface CV – Remove

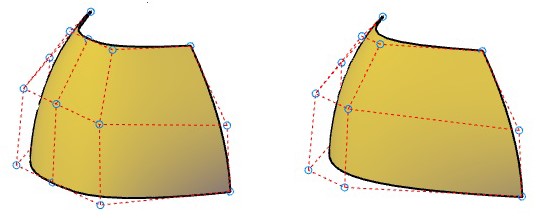

از این فرمان برای حذف کردن رئوس کنترلی سطوح از نوع NURBS استفاده می‌شود.
روش‌های اجرای فرمان Surface CV – Remove اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روش‌اول: از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ویرایشی ظاهر می‌شود.
مکان‌نما را روی فرمان Surface Editing قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
مجددا مکان‌نما را روی فرمان NURBS Surface Editing قرار داده تا یک زیرمنوی دیگری ظاهر گردد سپس فرمان Remove CV را با کلیک چپ کردن انتخاب میکنیم.
روش دوم: از طریق نوار ابزار Surface Editing

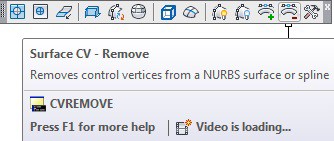

در نوار ابزار Surface Editing روی آیکون فرمان CV – Remove کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
حروف CVREMOVE را در خط فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را می‌فشاریم.
روش چهارم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Surface کلیک چپ کرده تا فعال گردد، سپس در پانل Control Vertices روی آیکون فرمان
CV – Remove کلیک چپ میکنیم.
اعلان‌ها‌ی فرمان Surface CV – Remove
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روش‌های چهارگانه، فرمان Surface CV – Remove را اجرا میکنیم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: _CVREMOVE
Select a NURBS surface or curve to remove control vertices
اعلان (Select a NURBS surface or curve to remove control vertices) به معنای (سطح از نوع NURBS را برای حذف کردن رئوس کنترلی جدید انتخاب کنید) می‌باشد.
پس از انتخاب سطح از نوع NURBS، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Select point on surface or [Direction]
اعلان (Select point on surface) به معنای (یک نقطه روی سطح از نوع NURBS انتخاب کنید) می‌باشد.
با کلیک چپ کردن روی سطح، یک راس کنترلی حذف می‌شود.
