در مورد فرمان Surface Blend سطوح اتوکد سه بعدی بیشتر بدانیم.
فرمان Surface Blend سطوح

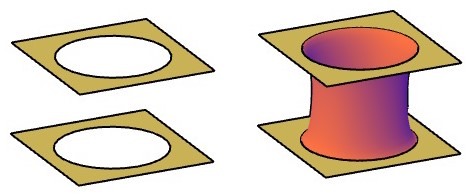

از این فرمان برای ایجاد یک سطح ترکیبی بین لبه‌های سطوح استفاده می‌شود.
روش‌های اجرای فرمان Surface Blend سطوح اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روش‌اول: از طریق نوار منوی بازشوی Draw
روی نوار منوی بازشوی Draw کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ترسیمی ظاهر می‌شود.
مکان‌نما را روی فرمانModeling قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
مجدا مکان‌نما را روی فرمانSurfaces قرار داده تا یک زیرمنوی دیگری ظاهر گردد سپس فرمان Blend را با کلیک چپ کردن انتخاب میکنیم.
روش دوم: از طریق نوار ابزار Surface Creation

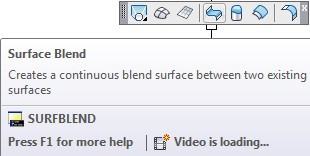

در نوار ابزار Surface Creation روی آیکون فرمان Surface Blend کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
حروفSurfblend را در خط فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را می‌فشاریم.
روش چهارم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Surface کلیک چپ کرده تا فعال گردد، سپس در پانلCreate روی آیکون فرمان Surface Blend کلیک چپ میکنیم.
اعلان‌ها‌ی فرمان Surface Blend سطوح اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روش‌های چهار‌گانه، فرمان Surface Blend را اجرا میکنیم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: _SURFBLEND
Continuity = G1 – tangent, bulge magnitude = 0.5
Select first surface edges to blend or [CHain]
اعلان (Select first surface edges to blend) به معنای (لبه‌های اولین سطح را انتخاب کنید) می‌باشد.
پس از معرفی لبه‌های اولین سطح، مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
در ادامه
Select Second surface edges to blend or [CHain]
اعلان (Select Second surface edges to blend) به معنای (لبه‌های دومین سطح را انتخاب کنید) می‌باشد.
پس از معرفی لبه‌های دومین سطح، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Press Enter to accept the blend surface or [CONtinuity/Bulge magnitude]
اعلان (Press Enter to accept the blend surface) به معنای (با فشردن کلید Enter، سطح موردنظر ایجاد می‌شود) می‌باشد.
کلید Enter را می‌فشاریم، تا سطح ایجاد شود.
