فرمان Spin Triangle Face اتوکد سه بعدی
فرمان Spin Triangle Face اتوکد سه بعدی
در مورد فرمان Spin Triangle Face اتوکد سه بعدی بیشتر بدانیم.
فرمان Spin Triangle Face
با استفاده از این فرمان می‌توان لبه مجاور دو وجه سه‌ضلعی از سطح شبکه‌ای (Mesh) را چرخاند.
روش‌های اجرای فرمان Spin Triangle Face اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روش‌اول: از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ویرایشی ظاهر می‌شود.
مکان‌نما را روی فرمان Mesh Editing قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس فرمان Spin Triangle Face را با کلیک چپ کردن انتخاب میکنیم.
روش دوم: از طریق نوار ابزارSmooth Mesh
ابتدا آیکون فرمان Spin Triangle Face را در نوار ابزار جایگذاری کرده، سپس روی آیکون کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
حروف MESHSPIN را در خط فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را می‌فشاریم.
روش چهارم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Mesh کلیک چپ کرده تا فعال گردد، سپس روی مثلث مشکی رنگ کنار پانل Mesh Edit کلیک چپ و روی آیکون فرمان Spin Triangle Face کلیک چپ میکنیم.
اعلان‌ها‌ی فرمان Spin Triangle Face
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روش‌های چهار‌گانه، فرمان Spin Triangle Face را اجرا میکنیم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: _MESHSPIN
Select first triangular mesh face to spin
اعلان (Select first triangular mesh face to spin) به معنای (اولین وجه سه‌ضلعی از سطح شبکه‌ای را انتخاب کنید) می‌باشد.
پس از انتخاب اولین وجه سه‌ضلعی از سطح شبکه‌ای، مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Select Second adjacent triangular mesh face to spin
اعلان (Select Second adjacent triangular mesh face to spin) به معنای (دومین وجه سه‌ضلعی مجاور از سطح شبکه‌ای را انتخاب کنید) می‌باشد.

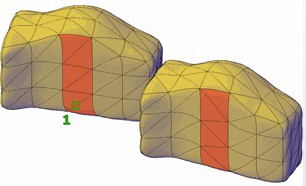

پس از انتخاب دومین وجه سه‌ضلعی مجاور از سطح شبکه‌ای، لبه مجاور دو وجه سه‌ضلعی از سطح شبکه‌ای انتخابی چرخانده شد.
