در مورد فرمان Revolve سطوح اتوکد سه بعدی بیشتر بدانیم.
فرمان Revolve سطوح

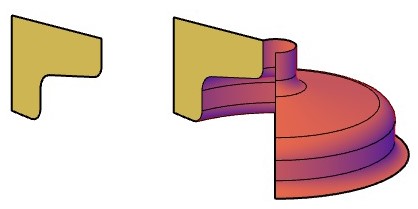

از این فرمان برای تبدیل موضوع به سطح سه‌بعدی (Surface)، بر‌اساس انتخاب یک محور چرخش استفاده می‌شود.
روش‌های اجرای فرمان Revolve سطوح اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روش‌اول: از طریق نوار منوی بازشوی Draw
روی نوار منوی بازشوی Draw کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ترسیمی ظاهر می‌شود.
مکان‌نما را روی فرمانModeling قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس فرمان Revolve را با کلیک چپ کردن انتخاب میکنیم.
در خط فرمان با استفاده زیر‌مجموعه Mode، نوع مدل که سطح سه‌بعدی (Surface) باشد را تعیین میکنیم.

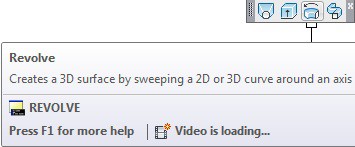

روش دوم: از طریق نوار ابزار Surface Creation II
در نوار ابزار Surface Creation II روی آیکون فرمان Revolve کلیک چپ میکنیم.
روش سوم: از طریق نوار ابزار Surface Creation
در نوار ابزار Surface Creation روی مثلث مشکی رنگ کنار آیکون فرمان Loft ،کلیک چپ را نگه داشته از لیست باز شده فرمان Revolve را با کلیک چپ انتخاب میکنیم.
روش چهارم: از طریق خط فرمان (Command Line)
حروف REVرا که معرف فرمان Revolve می‌باشد را در خط فرمان، در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حروف REVشروع می‌شوند.
ظاهر می‌گردد سپس کلید Enter را می‌فشاریم. در خط فرمان با استفاده زیر‌مجموعه Mode، نوع مدل که سطح سه‌بعدی (Surface) باشد را تعیین میکنیم.
روش پنجم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Surface کلیک چپ کرده تا فعال گردد، سپس در پانلCreate روی آیکون فرمان Revolve کلیک چپ میکنیم.
اعلان‌ها‌ی فرمان Revolve سطوح اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روش‌های پنج‌گانه، فرمان Revolve را اجرا میکنیم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: _revolve
Select objects to revolve or [MOde]: _mo Closed profiles creation mode [SOlid/SUrface] : _su
Select objects to revolve or [MOde]
عبارت (Closed profiles creation mode [SOlid/SUrface] : _su) به معنای (مقاطع بسته ایجاد شده، از جنس سطح سه‌بعدی (Surface) است) می‌باشد.
اعلان (Select objects to revolve) به معنای (موضوع موردنظر جهت تبدیل به سطح سه‌بعدی را انتخاب کنید) می‌باشد.
پس از معرفی موضوع، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify axis start point or define axis
by [Object/X/Y/Z] <Object
در ادامه
اعلان (Specify axis start point or define axis) به معنای (نقطه شروع محور چرخش یا محور را تعیین کنید) می‌باشد.
پس از معرفی نقطه شروع محور چرخش، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify axis endpoint
اعلان (Specify axis endpoint) به معنای (نقطه پایان محور چرخش تعیین کنید) می‌باشد.
پس از معرفی نقطه پایان محور چرخش، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify angle of revolution or [STart angle/Reverse/EXpression] <360
اعلان (Specify angle of revolution) به معنای (زاویه چرخش تعیین کنید) می‌باشد.
پس از معرفی زاویه چرخش، موضوع ترسیمی تبدیل به سطح سه‌بعدی می‌شود.
