در این مقاله جزوه نقشه کشی صنعتی از سری آموزش های رایگان و کاربردی نرم افزار اتوکد به آموزش ترسیم هرم ناقص فرمان Pyramid با مراحل
گام به گام آن در Autocad 3D می پردازیم.
زیرمجموعه Sides یکی از زیر‌مجموعه‌های فرمان Pyramid عبارتند از:
با استفاده از این زیرمجموعه، اضلاع چندضلعی پایین هرم را معرفی می‌کنیم.
و با ارائه آموزش های گام به گام و مثال محور با ریز جزئیات کار آشنا می شویم.
در این مقاله جزوه نقشه کشی صنعتی می خواهیم ترسیم هرم ناقص فرمان Pyramid را انجام دهیم.
گام اول در جزوه نقشه کشی صنعتی
ابتدا یک فایل جدید باز می‌کنیم و نمای تصویر را در حالت SW Isometric و سبک نمایشی را در حالت Shaded with edges قرار می‌دهیم.
گام دوم:
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
غیرفعال کردن کلیه آیکون‌های نوار وضعیت، حروف PYRرا که معرف فرمان Pyramid می‌باشد را در خط فرمان، در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حروف PYRشروع می‌شوند
ظاهر می‌گردد سپس کلید Enter را می‌فشاریم.
مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: PYR
PYRAMID
4 Sides Circumscribed
Specify center point of base or [Edge/Sides]:
عبارت (4 Sides Circumscribed) به معنای (چندضلعی پایین هرم از نوع محیطی با چهار ضلع می‌باشد) می‌باشد.
اعلان (Specify center point of base) به معنای (نقطه مرکز دایره مجازی هرم را تعیین کنید) می‌باشد.
حرف S را که معرف زیرمجموعه Sides است را در خط فرمان تایپ می‌کنیم. جزوه نقشه کشی صنعتی
گام سوم:
Specify center point of base or [Edge/Sides]: S
سپس کلید Enter را می‌فشاریم. مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Enter number of sides <4
اعلان (Enter number of sides) به معنای (تعداد اضلاع چندضلعی هرم را تعیین کنید) می‌باشد.
تعداد اضلاع چندضلعی هرم را در خط فرمان عدد 8 تایپ می‌کنیم.
Enter number of sides <4>: 8
پس از معرفی اضلاع چندضلعی هرم، کلید Enter را می‌فشاریم. مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify center point of base or [Edge/Sides]:
مختصات نقطه مرکز دایره مجازی پایین هرم را (20,100) معرفی می‌کنیم.
گام چهارم:
Specify center point of base or [Edge/Sides]: 100,20
پس از معرفی نقطه مرکز دایره مجازی پایین هرم، کلید Enter را می‌فشاریم. مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify base radius or [Inscribed] <5.0000
اعلان (Specify base radius) به معنای (شعاع دایره مجازی پایین هرم را تعیین کنید) می‌باشد.
شعاع دایره مجازی پایین هرم را در خط فرمان عدد 5 تایپ می‌کنیم.
Specify base radius or [Inscribed] <5.0000>: 5
پس از معرفی شعاع دایره مجازی پایین هرم، کلید Enter را می‌فشاریم. مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify height or [2Point/Axis endpoint/Top radius] <10.0000
حرف T را که معرف زیرمجموعه Top radius است را در خط فرمان تایپ می‌کنیم.
گام پنجم:
Specify height or [2Point/Axis endpoint/Top radius] <10.0000>: T
سپس کلید Enter را می‌فشاریم. مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify top radius <0.0000
اعلان (Specify top radius) به معنای (شعاع دایره مجازی بالای هرم را تعیین کنید) می‌باشد.
شعاع دایره مجازی بالای هرم را در خط فرمان عدد 2 تایپ می‌کنیم.
Specify top radius <0.0000>: 2
پس از معرفی شعاع دایره مجازی بالای هرم، کلید Enter را می‌فشاریم. مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify height or [2Point/Axis endpoint] <10.0000
اعلان (Specify height) به معنای (ارتفاع هرم ناقص را تعیین کنید) می‌باشد.
ارتفاع هرم ناقص را در خط فرمان عدد 10 تایپ می‌کنیم.
Specify height or [2Point/Axis endpoint] <10.0000>: 10

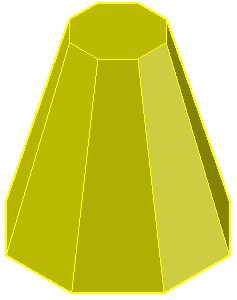

سپس کلید Enter را می‌فشاریم، تا هرم ناقص رسم شود.
