در مورد فرمان Planar Surface اتوکد سه بعدی بیشتر بدانیم.
فرمان Planar Surface
از این فرمان برای ایجاد یک صفحه مسطح استفاده می‌شود.
روش‌های اجرای فرمان Planar Surface
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روش‌اول: از طریق نوار منوی بازشوی Draw
روی نوار منوی بازشوی Draw کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ترسیمی ظاهر می‌شود، مکان‌نما را روی فرمانModeling قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
مجدا مکان‌نما را روی فرمانSurfaces قرار داده تا یک زیرمنوی دیگری ظاهر گردد سپس فرمان Planar را با کلیک چپ کردن انتخاب میکنیم.
روش دوم: از طریق نوار ابزار Surface Creation
در نوار ابزار Surface Creation روی آیکون فرمان Planar Surface کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
حروف Planesurf را در خط فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را می‌فشاریم.
روش چهارم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Surface کلیک چپ کرده تا فعال گردد، سپس در پانلCreate روی آیکون فرمان Planar Surface کلیک چپ میکنیم.
اعلان‌ها‌ی فرمان Planar Surface
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روش‌های چهار‌گانه، فرمان Planar Surface را اجرا میکنیم.
مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: _Planesurf
Specify first corner or [Object] Object
اعلان (Specify first corner) به معنای (گوشه اول صفحه مسطح را تعیین کنید) می‌باشد.
پس از معرفی گوشه اول صفحه مسطح، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify other corner
اعلان (Specify other corner) به معنای (گوشه بعدی صفحه مسطح را تعیین کنید) می‌باشد.
پس از معرفی گوشه بعدی، صفحه مسطح ایجاد شد.
زیر‌مجموعه فرمان Planar Surface
زیر‌مجموعه Object

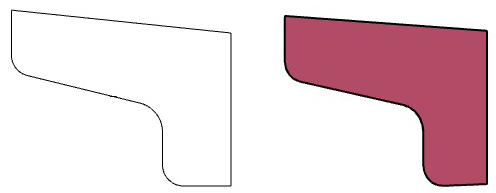

با استفاده از این زیر‌مجموعه، به‌جای معرفی گوشه‌های صفحه مسطح، صفحات مسطح بر‌اساس موضوعات ترسیمی ایجاد می‌شوند.
