فرمان Mesh Torus

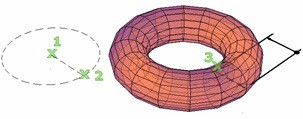

از این فرمان برای ترسیم تیوب از نوع سطوح شبکه‌ای (Mesh) استفاده می‌شود.
روش‌های اجرای فرمان Mesh Torus اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روش‌اول: از طریق نوار منوی بازشوی Draw
روی نوار منوی بازشوی Draw کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ترسیمی ظاهر می‌شود.
مکان‌نما را روی فرمانModeling قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
مجددا مکان‌نما را روی فرمانMeshes قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس مکان‌نما را روی فرمانPrimitives قرار داده تا یک زیرمنوی دیگر ظاهر گردد، روی فرمان Torus کلیک چپ میکنیم.
روش دوم: از طریق نوار ابزار Smooth Mesh Primitives
در نوار ابزار Smooth Mesh Primitives روی آیکون فرمان Mesh Torus کلیک چپ میکنیم.
روش سوم: از طریق نوار ابزار Smooth Mesh
در نوار ابزار Smooth Mesh روی مثلث مشکی رنگ کنار آیکون فرمان Mesh Box،کلیک چپ را نگه داشته از لیست باز شده فرمان Mesh Torus را با کلیک چپ انتخاب میکنیم.
روش چهارم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Mesh کلیک چپ کرده تا فعال گردد.
سپس در پانل Primitives روی مثلث مشکی رنگ پایین آیکون فرمانMesh Box کلیک چپ، از لیست باز شده فرمان Mesh Torus را با کلیک چپ انتخاب میکنیم.
اعلان‌ها‌ی فرمان Mesh Torus
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روش‌های چهارگانه، فرمان Mesh Torus را اجرا میکنیم.
مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: _MESH
Current smoothness level is Set to : 0
Enter an option [Box/Cone/CYlinder/Pyramid/Sphere/Wedge/Torus/Settings] : _TORUS
Specify center point or [3P/2P/Ttr]
اعلان (Specify center point) به معنای (نقطه مرکز تیوب را تعیین کنید) می‌باشد.
در ادامه
پس از معرفی نقطه مرکز تیوب، در خط فرمان اعلان زیر ظاهر می‌شود.
Specify radius or [Diameter]
اعلان (Specify radius) به معنای (شعاع دایره را تعیین کنید) می‌باشد.
پس از معرفی شعاع دایره، در خط فرمان اعلان زیر ظاهر می‌شود.
Specify tube radius or [2Point/Diameter]
اعلان (Specify tube radius) به معنای (شعاع حلقه تیوب را تعیین کنید) می‌باشد.
پس از تعیین شعاع حلقه، تیوب رسم می‌شود.
