در مورد فرمان Split Face اتوکد سه بعدی بیشتر بدانیم.
فرمان Split Face
با استفاده از این فرمان می‌توان یک وجه از سطوح شبکه‌ای (Mesh) را به دو وجه تقسیم کرد.
روش‌های اجرای فرمان Split Face اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روش‌اول: از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ویرایشی ظاهر می‌شود.
مکان‌نما را روی فرمان Mesh Editing قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس فرمان Split Face را با کلیک چپ کردن انتخاب میکنیم.
روش دوم: از طریق نوار ابزارSmooth Mesh
ابتدا آیکون فرمان Split Face را در نوار ابزار جایگذاری کرده، سپس روی آیکون کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
حروف MESHSPLIT را در خط فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را می‌فشاریم.
روش چهارم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Mesh کلیک چپ کرده تا فعال گردد، سپس در پانل Mesh Edit روی آیکون فرمان Split Face کلیک چپ میکنیم.
اعلان‌ها‌ی فرمان Split Face اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روش‌های چهار‌گانه، فرمان Split Face را اجرا میکنیم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: _MESHSPLIT

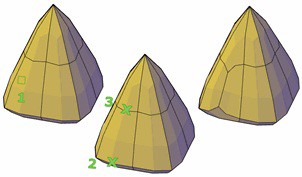

Select a mesh face to split
اعلان (Select a mesh face to split) به معنای (یک وجه از سطوح شبکه‌ای را انتخاب کنید) می‌باشد.
پس از انتخاب یک وجه از سطوح شبکه‌ای، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
در ادامه
Specify first split point on face edge or [Vertex]
اعلان (Specify first split point on face edge) به معنای (نقطه اول تقسیم روی لبه یک وجه از سطوح شبکه‌ای را انتخاب کنید) می‌باشد.
پس از انتخاب نقطه اول تقسیم روی لبه یک وجه از سطوح شبکه‌ای، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify Second split point on face edge or [Vertex]
اعلان (Specify Second split point on face edge) به معنای (نقطه دوم تقسیم روی لبه همان وجه از سطوح شبکه‌ای را انتخاب کنید) می‌باشد.
پس از انتخاب نقطه دوم تقسیم روی لبه وجه انتخابی از سطوح شبکه‌ای، وجه به دو قسمت، تقسیم می‌شود.
