در مورد فرمان Mesh Refine اتوکد سه بعدی بیشتر بدانیم.
فرمان Mesh Refine
با استفاده از این فرمان می‌توان تعداد وجوه موجود در سطوح شبکه‌ای (Mesh) را افزایش داد. این فرمان زمانی قابل اجراست که سطح نرمی به عدد یک یا بالاتر افزایش یابد.
روش‌های اجرای فرمان Mesh Refine اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روش‌اول: از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ویرایشی ظاهر می‌شود.
مکان‌نما را روی فرمان Mesh Editing قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس فرمان Refine Mesh را با کلیک چپ کردن انتخاب میکنیم.
روش دوم: از طریق نوار ابزارSmooth Mesh

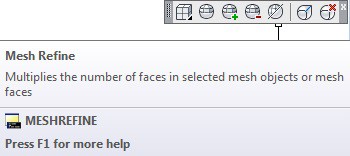

در نوار ابزار Smooth Mesh روی آیکون فرمان Mesh Refine کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
حروف MESHREFINE را در خط فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را می‌فشاریم.
روش چهارم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Mesh کلیک چپ کرده تا فعال گردد، سپس در پانل Mesh روی آیکون فرمان Refine Mesh کلیک چپ میکنیم.
اعلان‌ها‌ی فرمان Mesh Refine
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روش‌های چهار‌گانه، فرمان Mesh Refine را اجرا میکنیم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: ‘_MESHREFINE
Select mesh object or face subobjects to refine
اعلان (Select mesh object or face subobjects to refine) به معنای (موضوعات از نوع سطوح شبکه‌ای را جهت افزایش تعداد وجوه، انتخاب کنید) می‌باشد.
پس از انتخاب موضوعات، مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Select mesh object or face subobjects to refine
در صورتی که موضوع دیگری جهت انتخاب نباشد، کلید Enter را می‌فشاریم.
