فرمان Extrude Face اتوکد سه بعدی
فرمان Extrude Face اتوکد سه بعدی
در مورد فرمان Extrude Face اتوکد سه بعدی بیشتر بدانیم.
فرمان Extrude Face اتوکد سه بعدی

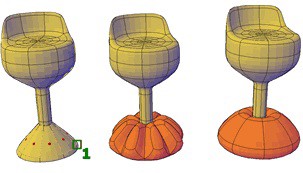

با استفاده از این فرمان می‌توان وجوه سطوح شبکه‌ای (Mesh) را امتداد داد.
روش‌های اجرای فرمان Extrude Face اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روش‌اول: از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ویرایشی ظاهر می‌شود.
مکان‌نما را روی فرمان Mesh Editing قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس فرمان Extrude Face را با کلیک چپ کردن انتخاب میکنیم.
روش دوم: از طریق نوار ابزارSmooth Mesh
ابتدا آیکون فرمان Extrude Face را در نوار ابزار جایگذاری کرده، سپس روی آیکون کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
حروف MESHEXTRUDE را در خط فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را می‌فشاریم.
روش چهارم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Mesh کلیک چپ کرده تا فعال گردد، سپس در پانل Mesh Edit روی آیکون فرمان Extrude Face کلیک چپ میکنیم.
اعلان‌ها‌ی فرمان Extrude Face
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روش‌های چهار‌گانه، فرمان Extrude Face را اجرا میکنیم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: _MESHEXTRUDE
Adjacent extruded faces Set to: Join
Select mesh face(s) to extrude or [Setting]
عبارت (Adjacent extruded faces Set to: Join) به معنای (حالت نحوه امتداد وجوه کنار هم به‌صورت متصل است) می‌باشد.
اعلان (Select mesh face(s) to extrude) به معنای (وجوه موردنظر را جهت امتداد دادن انتخاب کنید) می‌باشد.
پس از انتخاب وجوه، مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Select mesh face(s) to extrude or [Setting]
در صورتی که وجوه دیگری جهت انتخاب نباشد، کلید Enter را می‌فشاریم.
مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify height of extrusion or [Direction/Path/Taper angle]
اعلان (Specify height of extrusion) به معنای (ارتفاع امتداد یافتن وجوه را تعیین کنید) می‌باشد.
پس از تعیین ارتفاع، وجوه انتخابی امتداد می‌یابند.
