در مورد فرمان Mesh Cone اتوکد سه بعدی بیشتر بدانیم.
فرمان Mesh Cone
از این فرمان برای ترسیم مخروط از نوع سطوح شبکه‌ای (Mesh) استفاده می‌شود.
روش‌های اجرای فرمان Mesh Cone اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روش‌اول: از طریق نوار منوی بازشوی Draw
روی نوار منوی بازشوی Draw کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ترسیمی ظاهر می‌شود.
مکان‌نما را روی فرمانModeling قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
مجددا مکان‌نما را روی فرمانMeshes قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس مکان‌نما را روی فرمانPrimitives قرار داده تا یک زیرمنوی دیگر ظاهر گردد، روی فرمان Cone کلیک چپ میکنیم.
روش دوم: از طریق نوار ابزار Smooth Mesh Primitives
در نوار ابزار Smooth Mesh Primitives روی آیکون فرمان Mesh Cone کلیک چپ میکنیم.
روش سوم: از طریق نوار ابزار Smooth Mesh
در نوار ابزار Smooth Mesh روی مثلث مشکی رنگ کنار آیکون فرمان Mesh Box،کلیک چپ می کنیم.
را نگه داشته از لیست باز شده فرمان Mesh Cone را با کلیک چپ انتخاب میکنیم.
روش چهارم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Mesh کلیک چپ کرده تا فعال گردد.
سپس در پانل Primitives روی مثلث مشکی رنگ پایین آیکون فرمان Mesh Box کلیک چپ می کنیم.
از لیست باز شده فرمان Mesh Cone را با کلیک چپ انتخاب میکنیم.
اعلان‌ها‌ی فرمان Mesh Cone اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روش‌های چهار‌گانه، فرمان Mesh Cone را اجرا میکنیم.
مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: _MESH
Current smoothness level is Set to : 0
Enter an option [Box/Cone/CYlinder/Pyramid/Sphere/Wedge/Torus/Settings] : _CONE

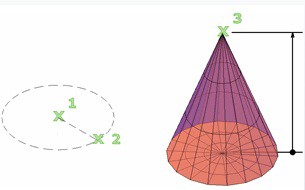

Specify center point of base or [3P/2P/Ttr/Elliptical]
اعلان (Specify center point of base) به معنای (نقطه مرکز دایره پایین مخروط را تعیین کنید) می‌باشد.
در ادامه
پس از معرفی نقطه مرکز دایره پایین مخروط، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify base radius or [Diameter]
اعلان (Specify base radius) به معنای (شعاع دایره پایین مخروط را تعیین کنید) می‌باشد.
پس از معرفی شعاع دایره پایین مخروط، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify height or [2Point/Axis endpoint/Top radius]
اعلان (Specify height) به معنای (ارتفاع را تعیین کنید) می‌باشد.
پس از تعیین ارتفاع، مخروط رسم می‌شود.
