فرمان Close Hole اتوکد سه بعدی
فرمان Close Hole اتوکد سه بعدی
در مورد فرمان Close Hole اتوکد سه بعدی بیشتر بدانیم.
فرمان Close Hole
با استفاده از این فرمان می‌توان بین لبه‌های باز سطوح شبکه‌ای (Mesh) یک سطح شبکه‌ای ایجاد کرد.
روش‌های اجرای فرمان Close Hole اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روش‌اول: از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ویرایشی ظاهر می‌شود.
مکان‌نما را روی فرمان Mesh Editing قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس فرمان Close Hole را با کلیک چپ کردن انتخاب میکنیم.
روش دوم: از طریق نوار ابزارSmooth Mesh

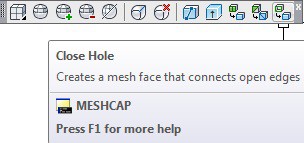

ابتدا آیکون فرمان Close Hole را در نوار ابزار جایگذاری کرده، سپس روی آیکون کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
حروف MESHCAP را در خط فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را می‌فشاریم.
روش چهارم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Mesh کلیک چپ کرده تا فعال گردد، سپس در پانل Mesh Edit روی آیکون فرمان Close Hole کلیک چپ میکنیم.
اعلان‌ها‌ی فرمان Close Hole
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روش‌های چهار‌گانه، فرمان Close Hole را اجرا میکنیم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: _MESHCAP Select connecting mesh edges to create a new mesh face
Select edges or [CHain]
اعلان (Select edges) به معنای (لبه‌ها را انتخاب کنید) می‌باشد.
پس از انتخاب لبه‌ها، مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Select edges or [CHain]
لبه‌های را انتخاب سپس کلید Enter را می‌فشاریم. بین لبه‌ها یک سطح شبکه‌ای ایجاد می‌شود.
