فرمان Mesh Box اتوکد سه بعدی
فرمان Mesh Box اتوکد سه بعدی
در مورد فرمان Mesh Box اتوکد سه بعدی بیشتر بدانیم.
فرمان Mesh Box
از این فرمان برای ترسیم مکعب مستطیل یا مکعب مربع از نوع سطوح شبکه‌ای (Mesh) استفاده می‌شود.
روش‌های اجرای فرمان Mesh Box اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روش‌اول: از طریق نوار منوی بازشوی Draw
روی نوار منوی بازشوی Draw کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ترسیمی ظاهر می‌شود.
مکان‌نما را روی فرمانModeling قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
مجددا مکان‌نما را روی فرمانMeshes قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس مکان‌نما را روی فرمانPrimitives قرار داده تا یک زیرمنوی دیگر ظاهر گردد، روی فرمان Box کلیک چپ میکنیم.
روش دوم: از طریق نوار ابزار Smooth Mesh Primitives
در نوار ابزار Smooth Mesh Primitives روی آیکون فرمان Mesh Box کلیک چپ میکنیم.
روش سوم: از طریق نوار ابزار Smooth Mesh
در نوار ابزارSmooth Mesh روی آیکون فرمان Mesh Box کلیک چپ میکنیم.
روش چهارم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Mesh کلیک چپ کرده تا فعال گردد، سپس در پانل Primitives روی آیکون فرمان Mesh Box کلیک چپ میکنیم.
اعلان‌ها‌ی فرمان Mesh Box اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روش‌های چهارگانه، فرمان Mesh Box را اجرا میکنیم.
مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: _MESH
Enter an option [Box/Cone/CYlinder/Pyramid/Sphere/Wedge/Torus/Settings] : _BOX

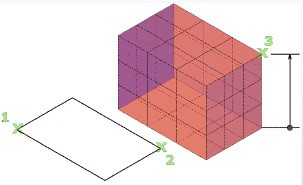

Specify first corner or [Center]
اعلان (Specify first corner) به معنای (نقطه گوشه اول را تعیین کنید) می‌باشد.
پس از معرفی نقطه گوشه اول، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify other corner or [Cube/Length]
اعلان (Specify other corner) به معنای (نقطه گوشه بعدی را تعیین کنید) می‌باشد.
پس از معرفی نقطه گوشه بعدی، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify height or [2Point]
اعلان (Specify height) به معنای (ارتفاع را تعیین کنید) می‌باشد.
پس از تعیین ارتفاع، مکعب رسم می‌شود.
