در مورد فرمان 3D Mesh اتوکد سه بعدی بیشتر بدانیم.
فرمان 3D Mesh

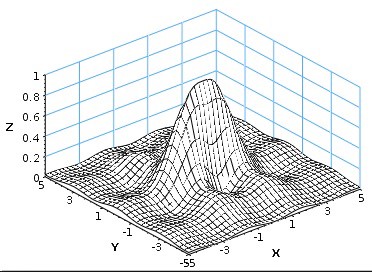

از این فرمان برای ترسیم صفحات از جنس سطوح شبکه‌ای (Mesh) در فضای سه‌بعدی استفاده می‌شود. صفحات ایجادی از چند 3D Face یکپارچه، تشکیل شده‌اند.
روش‌های اجرای فرمان 3D Mesh
با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.
روش‌اول: از طریق نوار ابزار Smooth Mesh Primitives
ابتدا آیکون فرمان 3D Mesh را در نوار ابزار جایگذاری کرده، سپس روی آیکون کلیک چپ می‌کنیم.
روش دوم: از طریق خط فرمان (Command Line)
حروف 3D Mesh را در خط فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را می‌فشاریم.
اعلان‌ها‌ی فرمان 3D Mesh
با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.
سپس با یکی از روش‌های دوگانه، فرمان 3D Mesh را اجرا می‌کنیم.
مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: 3DMESH
Enter size of mesh in M direction
اعلان (Enter size of mesh in M direction) به معنای (تعداد نقاط سطوح شبکه‌ای در جهت M که معرف محور X است را وارد کنید) می‌باشد.
پس از معرفی تعداد نقاط سطوح شبکه‌ای در جهت M که می‌بایست عددی بین 2 تا 256 باشد، در خط فرمان اعلان زیر ظاهر می‌شود.
Enter size of mesh in N direction
اعلان (Enter size of mesh in N direction) به معنای (تعداد نقاط سطوح شبکه‌ای در جهت N که معرف محور Y است را وارد کنید) می‌باشد.
پس از معرفی تعداد نقاط سطوح شبکه‌ای در جهت N که می‌بایست عددی بین 2 تا 256 باشد، در خط فرمان اعلان موقعیت رئوس را تعیین کنید، ظاهر می‌شود.
