در مورد فرمان Edge اتوکد سه بعدی بیشتر بدانیم.
فرمان Edge
از این فرمان برای مخفی کردن لبه‌های صفحات ترسیمی با فرمان 3D Face، استفاده می‌شود. جهت نمایش بهتر فرمان، سبک نمایشی در حالت 2D Wireframe باشد.
روش‌های اجرای فرمان Edge اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.
روش‌اول: از طریق نوار ابزار Smooth Mesh Primitives
ابتدا آیکون فرمان Edge را در نوار ابزار جایگذاری کرده، سپس روی آیکون کلیک چپ می‌کنیم.
روش دوم: از طریق خط فرمان (Command Line)
حروف Edge را در خط فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را می‌فشاریم.
اعلان‌ها‌ی فرمان Edge
با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.
سپس با یکی از روش‌های دوگانه، فرمان Edge را اجرا می‌کنیم.
مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: EDGE
Specify edge of 3dface to toggle visibility or [Display]
اعلان (Specify edge of 3dface to toggle visibility) به معنای (لبه‌هایی را که می‌بایست پنهان شوند را انتخاب کنید) می‌باشد.
مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و فقط گیره موضوعی Midpoint در این مرحله فعال می‌باشد. لبه موردنظر را با کلیک چپ کردن انتخاب می‌کنیم.
در خط فرمان اعلان زیر ظاهر می‌شود.
Specify edge of 3dface to toggle visibility or [Display]

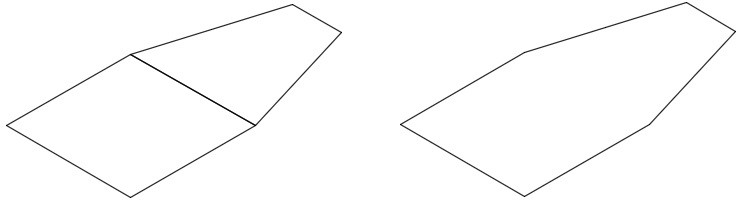

در صورتی که لبه دیگری جهت انتخاب نباشد، کلید Enter را می‌فشاریم، تا لبه انتخابی پنهان شود.
