فرمان Fillet edges اتوکد سه بعدی
فرمان Fillet edges اتوکد سه بعدی
در مورد فرمان Fillet edges اتوکد سه بعدی بیشتر بدانیم.
فرمان Fillet edges
با استفاده از این فرمان می‌توان لبه‌های موضوعات سه‌بعدی توپر (Solid) را گرد کرد.
روش‌های اجرای فرمان Fillet edges اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روش‌اول: از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ویرایشی ظاهر می‌شود.
مکان‌نما را روی فرمانSolid Editing قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس فرمان Fillet edges را با کلیک چپ کردن انتخاب میکنیم.
روش دوم: از طریق نوار ابزار Solid Editing
در نوار ابزار Solid Editingروی آیکون فرمان Fillet edges کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
حروف Filletedge را در خط فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را می‌فشاریم.
روش چهارم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Solidکلیک چپ کرده تا فعال گردد، سپس در پانل Solid Editing روی آیکون فرمان Fillet Edge کلیک چپ میکنیم.
اعلان‌ها‌ی فرمان Fillet edges
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روش‌های چهارگانه، فرمان Fillet edges را اجرا میکنیم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: FILLETEDGE
Radius = 1.0000
Select an edge or [Chain/Loop/Radius]
عبارت (Radius = 1.0000) به معنای (شعاع گرد کردن لبه موضوعات سه‌بعدی توپر (Solid) عدد 1 می‌باشد)
اعلان (Select an edge) به معنای (یک لبه را انتخاب کنید) می‌باشد.
روی لبه موضوع سه‌بعدی کلیک چپ میکنیم، در خط فرمان اعلان زیر ظاهر می‌شود.
Select an edge or [Chain/Loop/Radius]
در صورتی که لبه دیگری جهت انتخاب نباشد، کلید Enter را می‌فشاریم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Press Enter to accept the fillet or [Radius]
اعلان (Press Enter to accept the fillet) به معنای (با فشردن کلید Enter، لبه‌های موردنظر گرد می‌شود) می‌باشد.

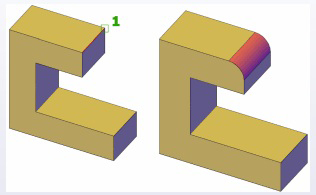

با فشردن کلید Enter، یک لبه گرد ایجاد شد.
