در مورد فرمان Extrude سطوح اتوکد سه بعدی بیشتر بدانیم.
فرمان Extrude سطوح
از این فرمان برای امتداد دادن لبه‌های سطوح سه‌بعدی در جهت مستقیم و یا شیبدار استفاده می‌شود.
روش‌های اجرای فرمان Extrude سطوح اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روش‌اول: از طریق نوار منوی بازشوی Draw
روی نوار منوی بازشوی Draw کلیک چپ میکنیم
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ترسیمی ظاهر می‌شود
مکان‌نما را روی فرمانModeling قرار داده تا یک زیرمنوی دیگری ظاهر گردد
سپس فرمان Extrude را با کلیک چپ کردن انتخاب میکنیم.
در خط فرمان با استفاده زیرمجموعه Mode، نوع مدل که سطح سه‌بعدی (Surface) باشد را تعیین میکنیم.
روش دوم: از طریق نوار ابزار Surface Creation II
در نوار ابزار Surface Creation II روی آیکون فرمان Extrude کلیک چپ میکنیم.
روش سوم: از طریق نوار ابزار Surface Creation
در نوار ابزار Surface Creation روی مثلث مشکی رنگ کنار آیکون فرمان Loft ،کلیک چپ را نگه داشته از لیست باز شده فرمان Extrude را با کلیک چپ انتخاب میکنیم.
روش چهارم: از طریق خط فرمان (Command Line)
حروف EXTرا که معرف فرمان Extrude می‌باشد را در خط فرمان، در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حروف EXTشروع می‌شوند
ظاهر می‌گردد سپس کلید Enter را می‌فشاریم.
در خط فرمان با استفاده زیرمجموعه Mode، نوع مدل که سطح سه‌بعدی (Surface) باشد را تعیین میکنیم.
روش پنجم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Surface کلیک چپ کرده تا فعال گردد
سپس در پانلCreate روی آیکون فرمان Extrude کلیک چپ میکنیم.
اعلان‌ها‌ی فرمان Extrude سطوح
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روش‌های پنج‌گانه، فرمان Extrude را اجرا میکنیم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: _extrude
Select objects to extrude or [MOde]: _mo Closed profiles creation mode [SOlid/SUrface] <Solid>: _su
Select objects to extrude or [MOde]
عبارت (Closed profiles creation mode [SOlid/SUrface] <Solid>: _su) به معنای (مقاطع بسته ایجاد شده، از جنس سطح سه‌بعدی (Surface) است) می‌باشد.
اعلان (Select objects to extrude) به معنای (موضوع موردنظر را جهت امتداد یافتن انتخاب کنید) می‌باشد.
پس از معرفی موضوع، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify height of extrusion or [Direction/Path/Taper angle/Expression]
اعلان (Specify height of extrusion) به معنای (ارتفاع امتداد یافتن را تعیین کنید) می‌باشد.
پس از تعیین ارتفاع، صفحات یا لبه‌های موضوعات امتداد می‌یابند.
زیر‌مجموعه‌های فرمان Extrude سطوح
با استفاده از این زیرمجموعه، نوع موضوع سه‌بعدی که توپر (Solid) یا سطح سه‌بعدی (Surface) باشد تعیین می‌شود.
با استفاده از این زیرمجموعه، ارتفاع امتداد یافتن را با دو نقطه معرفی میکنیم.

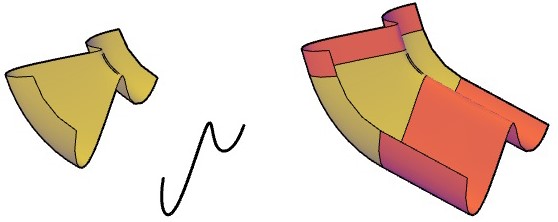

با استفاده از این زیرمجموعه، ارتفاع امتداد یافتن را با انتخاب یک مسیر معرفی میکنیم. سطح ترسیمی می‌بایست نسبت به مسیر انتخابی عمود یا مایل باشد.
با استفاده از این زیرمجموعه، ارتفاع امتداد یافتن را تحت زاویه معرفی شده تعیین میکنیم.
