سه بعدی کردن با انتخاب مسیر فرمان Sweep
سه بعدی کردن با انتخاب مسیر فرمان Sweep
در این مقاله می خواهیم سه بعدی کردن با انتخاب مسیر فرمان Sweep را انجام دهیم.
گام اول:
ابتدا یک فایل جدید باز می‌کنیم و نمای تصویر را در حالت SW Isometric و سبک نمایشی را در حالت Shaded with edges قرار می‌دهیم.
گام دوم:
رسم دایره
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
غیرفعال کردن کلیه آیکون‌های نوار وضعیت، حرف C را که معرف فرمان Circle می‌باشد
را در خط فرمان، در قسمت Type a command تایپ کرده، یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حرف C شروع می‌شوند، ظاهر می‌گردد سپس کلید Enter را می‌فشاریم.
مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده، و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: C
CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]
اعلان (Specify center point for circle) به معنای (نقطه مرکز دایره را تعیین کنید) می‌باشد.
مختصات نقطه مرکز دایره را (40,10) معرفی می‌کنیم.
گام سوم:
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 10,40
پس از معرفی نقطه مرکز دایره، کلید Enter را می‌فشاریم.
مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده، و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify radius of circle or [Diameter]
اعلان (Specify radius of circle) به معنای (شعاع دایره را تعیین کنید) می‌باشد.
شعاع دایره را در خط فرمان عدد 5/0 تایپ می‌کنیم.
Specify radius of circle or [Diameter]: 0.5
سپس کلید Enter را می‌فشاریم.
گام چهارم:
رسم مسیر مارپیچ
با اطمینان از خالی بودن خط فرمان، حروف Helix را در خط فرمان در قسمت Type a command تایپ کرده
سپس کلید Enter را می‌فشاریم. مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: HELIX
Number of turns = 3.0000 Twist=CCW
Specify center point of base
عبارت (Number of turns = 3.0000) به معنای (تعداد چرخش‌ها عدد سه می‌باشد) می‌باشد.
اعلان (Specify center point of base) به معنای (نقطه مرکز مسیر مارپیچ را تعیین کنید) می‌باشد.
مختصات نقطه مرکز مسیر مارپیچ را (40,30) معرفی می‌کنیم.
گام پنجم:
Specify center point of base: 30,40
پس از معرفی نقطه مرکز مسیر مارپیچ، کلید Enter را می‌فشاریم، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify base radius or [Diameter] <1.0000
اعلان (Specify base radius) به معنای (شعاع پایین را تعیین کنید) می‌باشد.
شعاع پایین را در خط فرمان عدد 3 تایپ می‌کنیم.
Specify base radius or [Diameter] <1.0000>: 3
پس از معرفی شعاع پایین، کلید Enter را می‌فشاریم، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify top radius or [Diameter] <3.0000
اعلان (Specify top radius) به معنای (شعاع بالا را تعیین کنید) می‌باشد.
شعاع بالا را در خط فرمان عدد 3 تایپ می‌کنیم.
گام ششم:
Specify top radius or [Diameter] <3.0000>: 3
پس از معرفی شعاع بالا، کلید Enter را می‌فشاریم، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify helix height or [Axis endpoint/Turns/turn Height/tWist] <1.0000
حرف T را که معرف زیرمجموعه Turns است را در خط فرمان تایپ می‌کنیم.
Specify helix height or [Axis endpoint/Turns/turn Height/tWist] <1.0000>: T
سپس کلید Enter را می‌فشاریم. در خط فرمان اعلان زیر ظاهر می‌شود.
Enter number of turns <3.0000
اعلان (Enter number of turns) به معنای (تعداد چرخش‌ها را وارد کنید) می‌باشد.
تعداد چرخش‌ها را در خط فرمان عدد 5 تایپ می‌کنیم.
گام هفتم:
Enter number of turns <3.0000>: 5
پس از معرفی تعداد چرخش‌ها، کلید Enter را می‌فشاریم، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify helix height or [Axis endpoint/Turns/turn Height/tWist] <1.0000>:
اعلان (Specify helix height ) به معنای (ارتفاع مسیر مارپیچ را تعیین کنید) می‌باشد.
ارتفاع مسیر مارپیچ را در خط فرمان عدد 10 تایپ می‌کنیم.
Specify helix height or [Axis endpoint/Turns/turn Height/tWist] <1.0000>: 10
سپس کلید Enter را می‌فشاریم.
گام هشتم:
تبدیل موضوع ترسیمی به موضوع سه‌بعدی توپر، بر‌اساس انتخاب مسیر مارپیچ
با اطمینان از خالی بودن خط فرمان، در نوار ریبون روی سربرگ Solidکلیک چپ کرده تا فعال گردد.
سپس در پانل Solid روی آیکون فرمان Sweep کلیک چپ می‌کنیم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: _sweep
Select objects to sweep or [MOde]: _MO Closed profiles creation mode [SOlid/SUrface] <Solid>: _SO
Select objects to sweep or [MOde]
عبارت (Closed profiles creation mode = Solid) به معنای (مقاطع بسته ایجاد شده، از جنس موضوع سه‌بعدی توپر (Solid) است) می‌باشد.
اعلان (Select objects to Sweep) به معنای (موضوع موردنظر جهت تبدیل به موضوع سه‌بعدی را انتخاب کنید) می‌باشد.
گام نهم:
در پانل Selection گزینه No Filter را انتخاب می‌کنیم.
سپس روی دایره ترسیمی کلیک چپ می‌کنیم تا به‌حالت انتخاب تبدیل شود.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Select objects to sweep or [MOde]
در صورتی که موضوع دیگری جهت انتخاب نباشد، کلید Enter را می‌فشاریم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Select Sweep path or [Alignment/Base point/Scale/Twist]
اعلان (Select Sweep path) به معنای (مسیر را انتخاب کنید) می‌باشد.

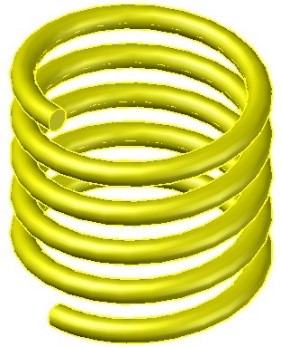

روی مسیر مارپیچ ترسیمی کلیک چپ می‌کنیم. تا موضوع ترسیمی بر‌اساس انتخاب مسیر مارپیچ به موضوع سه‌بعدی توپر تبدیل شود.
