در این مقاله از سری آموزش های نرم افزار اتوکد به آموزش سه بعدی کردن موضوعات با فرمان Presspull
زیرمجموعه فرمان Presspull عبارتند از:
با استفاده از این زیرمجموعه، چند موضوع ترسیمی با یک بار اجرای فرمان تبدیل به موضوع سه‌بعدی توپر می‌شود.
و با ارائه آموزش های گام به گام و مثال محور با ریز جزئیات کار آشنا می شویم.
در این مقاله می خواهیم سه بعدی کردن موضوعات با فرمان Presspull را انجام دهیم.
گام اول:
ابتدا یک فایل جدید باز می‌کنیم و نمای تصویر را در حالت SW Isometric و سبک نمایشی را در حالت Shaded with edges قرار می‌دهیم.
گام دوم:
رسم مستطیل بیرونی
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
غیر‌فعال کردن کلیه آیکون‌های نوار وضعیت، حروف REC را که معرف فرمان Rectangle می‌باشد.
را در خط فرمان در قسمت Type a command تایپ می کنیم.
یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حروف REC شروع می‌شوند.
ظاهر می‌گردد سپس کلید Enter را می‌فشاریم.
مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: REC
RECTANG
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]
اعلان (Specify first corner point) به معنای (اولین گوشه مستطیل را تعیین کنید) می‌باشد.
گام سوم:
مختصات گوشه اول را (30,90) معرفی می‌کنیم.
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: 90,30
پس از معرفی گوشه اول، کلید Enter را می‌فشاریم، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify other corner point or [Area/Dimensions/Rotation]
حرف D را که معرف زیرمجموعه Dimensions است را در خط فرمان تایپ می‌کنیم.
Specify other corner point or [Area/Dimensions/Rotation]: D
سپس کلید Enter را می‌فشاریم. مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify length for rectangles <10.0000
اعلان (Specify length for rectangles) به معنای (طول مستطیل را تعیین کنید) می‌باشد.
گام چهارم:
طول مستطیل را در خط فرمان عدد 10 تایپ می‌کنیم.
Specify length for rectangles <10.0000>:10
پس از معرفی طول مستطیل، کلید Enter را می‌فشاریم. مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify width for rectangles <10.0000
اعلان (Specify width for rectangles) به معنای (عرض مستطیل را تعیین کنید) می‌باشد.
عرض مستطیل را در خط فرمان عدد 5 تایپ می‌کنیم.
Specify width for rectangles <10.0000>:5
پس از معرفی عرض مستطیل، کلید Enter را می‌فشاریم. مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify other corner point or [Area/Dimensions/Rotation]
مکان‌نما در صفحه ترسیم آزاد می‌باشد، در یک نقطه فرضی در سمت شمال‌شرقی صفحه ترسیم کلیک چپ می‌کنیم تا محل درج گوشه بعدی مشخص گردد.
گام پنجم:
رسم مستطیل داخلی
با اطمینان از خالی بودن خط فرمان، حروف REC را که معرف فرمان Rectangle می‌باشد
را در خط فرمان در قسمتType a command تایپ کرده، یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حروف REC شروع می‌شوند.
ظاهر می‌گردد سپس کلید Enter را می‌فشاریم.
مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: REC
RECTANG
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]:
اعلان (Specify first corner point) به معنای (اولین گوشه مستطیل را تعیین کنید) می‌باشد.
گام ششم:
مختصات گوشه اول را (31,91) معرفی می‌کنیم.
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: 91,31
پس از معرفی گوشه اول، کلید Enter را می‌فشاریم، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify other corner point or [Area/Dimensions/Rotation]
حرف D را که معرف زیرمجموعه Dimensions است را در خط فرمان تایپ می‌کنیم.
Specify other corner point or [Area/Dimensions/Rotation]: D
سپس کلید Enter را می‌فشاریم. مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify length for rectangles <10.0000
اعلان (Specify length for rectangles) به معنای (طول مستطیل را تعیین کنید) می‌باشد.
گام هفتم:
طول مستطیل را در خط فرمان عدد 8 تایپ می‌کنیم.
Specify length for rectangles <10.0000>:8
پس از معرفی طول مستطیل، کلید Enter را می‌فشاریم. مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify width for rectangles <5.0000
اعلان (Specify width for rectangles) به معنای (عرض مستطیل را تعیین کنید) می‌باشد.
عرض مستطیل را در خط فرمان عدد 3 تایپ می‌کنیم.
Specify width for rectangles <5.0000>:3
پس از معرفی عرض مستطیل، کلید Enter را می‌فشاریم. مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify other corner point or [Area/Dimensions/Rotation]
مکان‌نما در صفحه ترسیم آزاد می‌باشد، در یک نقطه فرضی در سمت شمال‌شرقی صفحه ترسیم کلیک چپ می‌کنیم تا محل درج گوشه بعدی مشخص گردد.
گام هشتم:
تبدیل محیط محدود شده بین دو مستطیل ترسیمی به موضوع سه‌بعدی توپر
با اطمینان از خالی بودن خط فرمان، در نوار ریبون روی سربرگ Solidکلیک چپ کرده تا فعال گردد.
سپس در پانل Solid روی آیکون فرمان Presspull کلیک چپ می‌کنیم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: PRESSPULL
Select object or bounded area
اعلان (Select object or bounded area) به معنای (محیط‌های محدود شده را انتخاب کنید) می‌باشد.

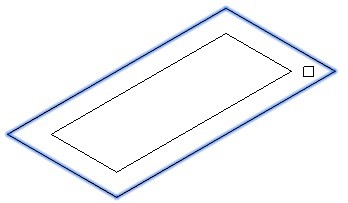

محیط‌های محدود شده بین دو مستطیل ترسیمی را با کلیک چپ کردن انتخاب می‌کنیم.
گام نهم:
مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify extrusion height or [Multiple]
اعلان (Specify height of extrusion) به معنای (ارتفاع امتداد یافتن را تعیین کنید) می‌باشد.
ارتفاع امتداد یافتن را در خط فرمان عدد 10 تایپ می‌کنیم.
Specify extrusion height or [Multiple]:10
پس از معرفی ارتفاع امتداد یافتن، کلید Enter را می‌فشاریم، در خط فرمان عبارت زیر ظاهر می‌شود.
1 extrusion(s) created

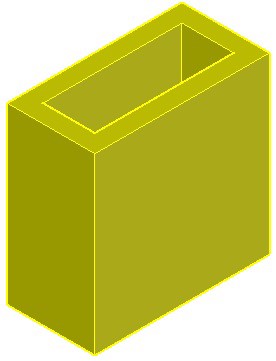

عبارت (1 extrusion(s) created) به معنای (یک موضوع سه‌بعدی ایجاد شد) می‌باشد.
پس از ایجاد موضوع سه‌بعدی، مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Select object or bounded area
با فشردن کلید Enter از فرمان خارج می‌شویم.
