ترسیم چند‌حجمی با فرمان Polysolid
ترسیم چند‌حجمی با فرمان Polysolid
در این مقاله می خواهیم ترسیم چند‌حجمی با فرمان Polysolid را انجام دهیم.
گام اول:
ابتدا یک فایل جدید باز می‌کنیم و نمای تصویر را در حالت SW Isometric و سبک نمایشی را در حالت Shaded with edges قرار می‌دهیم.
گام دوم:
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
غیر‌فعال کردن کلیه آیکون‌های نوار وضعیت، در نوار ریبون روی سربرگ Solidکلیک چپ کرده تا فعال گردد.
سپس در پانل Primitive روی آیکون فرمان Polysolid کلیک چپ می‌کنیم.
مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: POLYSOLID
Height = 4.0000, Width = 0.2500, Justification = Center
Specify start point or [Object/Height/Width/Justify] <Object
حرف H را که معرف زیرمجموعه Height است را در خط فرمان تایپ می‌کنیم.
Specify start point or [Object/Height/Width/Justify] <Object>: H
سپس کلید Enter را می‌فشاریم. مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify height <4.0000
اعلان (Specify height) به معنای (ارتفاع را تعیین کنید) می‌باشد.
ارتفاع را در خط فرمان عدد 10 تایپ می‌کنیم.
گام سوم:
Specify height <4.0000>: 10
سپس کلید Enter را می‌فشاریم. مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify start point or [Object/Height/Width/Justify] <Object
حرف W را که معرف زیرمجموعه Width است را در خط فرمان تایپ می‌کنیم.
Specify start point or [Object/Height/Width/Justify]
گام چهارم:
Specify start point or [Object/Height/Width/Justify] <Object>: 130,40
پس از معرفی نقطه اول، کلید Enter را می‌فشاریم، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify next point or [Arc/Undo]
اعلان (Specify next point) به معنای (نقطه بعدی را تعیین کنید) می‌باشد.
مختصات نقطه بعدی را (40,140) معرفی می‌کنیم.
Specify next point or [Arc/Undo]: 140,40
پس از معرفی نقطه بعدی، کلید Enter را می‌فشاریم، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify next point or [Arc/Undo]
اعلان (Specify next point) به معنای (نقطه بعدی را تعیین کنید) می‌باشد.
مختصات نقطه بعدی را (45,140) معرفی می‌کنیم.
گام پنجم:
Specify next point or [Arc/Undo]: 140,45
پس از معرفی نقطه بعدی، کلید Enter را می‌فشاریم، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify next point or [Arc/Close/Undo]
اعلان (Specify next point) به معنای (نقطه بعدی را تعیین کنید) می‌باشد.
مختصات نقطه بعدی را (45,130) معرفی می‌کنیم.
Specify next point or [Arc/Close/Undo]: 130,45
پس از معرفی نقطه بعدی، کلید Enter را می‌فشاریم.
مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify next point or [Arc/Close/Undo]
حرف C را که معرف زیرمجموعه Close است را در خط فرمان تایپ می‌کنیم.
Specify next point or [Arc/Close/Undo]: C

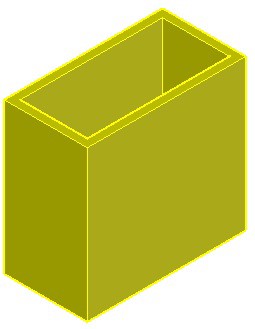

سپس کلید Enter را می‌فشاریم، تا موضوع رسم شود.
