فرمان Convert to NURBS اتوکد سه بعدی
فرمان Convert to NURBS اتوکد سه بعدی
در مورد فرمان Convert to NURBS اتوکد سه بعدی بیشتر بدانیم.
فرمان Convert to NURBS
از این فرمان برای تبدیل سطوح سه‌بعدی (Surfaces) و موضوعات سه‌بعدی توپر (Solids) به سطوح از نوع NURBS استفاده می‌شود.
روش‌های اجرای فرمان Convert to NURBS اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روش‌اول: از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ویرایشی ظاهر می‌شود.
مکان‌نما را روی فرمان Surface Editing قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس فرمان Convert to NURBS را با کلیک چپ کردن انتخاب میکنیم.
روش دوم: از طریق نوار ابزار Surface Editing

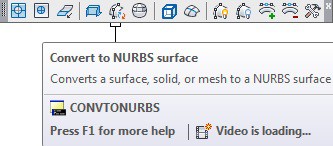

در نوار ابزار Surface Editing روی آیکون فرمان Convert to NURBS کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
حروفCONVTONURBS را در خط فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را می‌فشاریم.
روش چهارم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Surface کلیک چپ کرده تا فعال گردد، سپس در پانل Control Verticesروی آیکون فرمان Convert to NURBS کلیک چپ میکنیم.
اعلان‌ها‌ی فرمان Convert to NURBS
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روش‌های چهار‌گانه، فرمان Convert to NURBS را اجرا میکنیم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: _CONVTONURBS
Select objects to convert to
اعلان (Select objects to convert to) به معنای (سطوح را انتخاب کنید) می‌باشد.
پس از انتخاب سطوح، مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Select objects to convert to
در صورتی که سطح دیگری جهت انتخاب نباشد، کلید Enter را می‌فشاریم.
