در مورد فرمان 3D Scale اتوکد سه بعدی بیشتر بدانیم.
فرمان 3D Scale

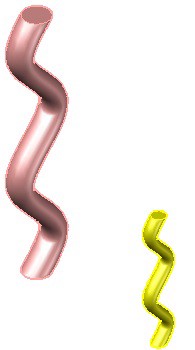

از این فرمان برای تغییر مقیاس موضوعات سه‌بعدی ترسیمی حول یک نقطه‌ی مبنا با یک ضریب مشخص استفاده می‌شود.
روش‌های اجرای فرمان 3D Scale اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.
روش اول: از طریق نوار ابزار Modeling
ابتدا آیکون فرمان 3D Scale را در نوار ابزار جایگذاری کرده، سپس روی آیکون کلیک چپ می‌کنیم.
روش دوم: از طریق خط فرمان (Command Line)
حروف 3Sرا که معرف فرمان 3D Scale می‌باشد را در خط فرمان، در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حروف 3S شروع می‌شوند.
ظاهر می‌گردد سپس کلید Enter را می‌فشاریم.
اعلان‌ها‌ی فرمان 3D Scale
با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.
سپس با یکی از روش‌های دوگانه، فرمان 3D Scale را اجرا می‌کنیم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: 3DSCALE
Select objects
اعلان (Select objects) به معنای (موضوعات را انتخاب کنید) می‌باشد.
پس از انتخاب موضوعات، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify base point
اعلان (Specify base point) به معنای (نقطه مبنا را تعیین کنید) می‌باشد.
پس از معرفی نقطه مبنا، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Pick a scale axis or plane
در ادامه
اعلان (Pick a scale axis or plane) به معنای (محور یا صفحه تغییر مقیاس را تعیین کنید) می‌باشد.
پس از معرفی محور یا صفحه تغییر مقیاس، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify scale factor or [Copy/Reference]
اعلان (Specify scale factor) به معنای (ضریب تغییر مقیاس را تعیین کنید) می‌باشد.
با معرفی عددی بزرگتر از یک، موضوعی بزرگتر و با معرفی عددی کوچکتر از یک، موضوعی کوچکتر تهیه می‌شود.
پس از معرفی عدد ضریب تغییر مقیاس،کلید Enter را می‌فشاریم.
