فرمان 3D Rotate اتوکد سه بعدی
فرمان 3D Rotate اتوکد سه بعدی
در مورد فرمان 3D Rotate اتوکد سه بعدی بیشتر بدانیم.
فرمان 3D Rotate
از این فرمان برای چرخش موضوعات سه‌بعدی در امتداد محورهای X، Y و Z استفاده می‌شود. پس از انتخاب موضوعات، نماد کره‌ای شکل چرخش ظاهر می‌شود.
روش‌های اجرای فرمان 3D Rotate اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روش‌اول: از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ویرایشی ظاهر می‌شود.
مکان‌نما را روی فرمان3D Operations قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس فرمان 3D Rotate را با کلیک چپ کردن انتخاب میکنیم.
روش دوم: از طریق نوار ابزار Modeling

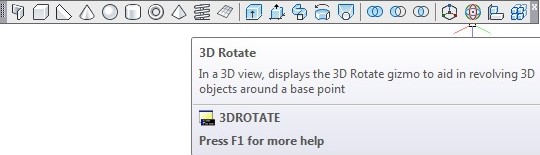

در نوار ابزار Modelingروی آیکون فرمان 3D Rotate کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
حروف 3Rرا که معرف فرمان 3D Rotate می‌باشد را در خط فرمان، در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حروف 3Rشروع می‌شوند، ظاهر می‌گردد سپس کلید Enter را می‌فشاریم.
اعلان‌ها‌ی فرمان 3D Rotate اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روش‌های سه‌گانه، فرمان 3D Rotate را اجرا میکنیم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: 3DROTATE
Current positive angle in UCS: ANGDIR=counterclockwiSE ANGBASE=0
Select objects
اعلان (Select objects) به معنای (موضوعات را انتخاب کنید) می‌باشد.
پس از انتخاب موضوعات، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify base point
اعلان (Specify base point) به معنای (نقطه مبنا را انتخاب کنید) می‌باشد.
پس از معرفی نقطه مبنا، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Pick a rotation axis
اعلان (Pick a rotation axis) به معنای (محور چرخش را تعیین کنید) می‌باشد.
پس از انتخاب محور چرخش، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify angle start point or type an angle
اعلان (Specify angle start point or type an angle) به معنای (زاویه چرخش را تعیین کنید) می‌باشد.
پس از معرفی زاویه، چرخش انجام می‌شود.
