در مورد فرمان 3D Move اتوکد سه بعدی بیشتر بدانیم.
فرمان 3D Move
از این فرمان برای جابه‌جایی موضوعات سه‌بعدی در امتداد محورهای X، Y و Z استفاده می‌شود. پس از انتخاب موضوعات، نماد محورهای مختصات ظاهر می‌شود.
روش‌های اجرای فرمان 3D Move اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روش‌اول: از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ویرایشی ظاهر می‌شود.
مکان‌نما را روی فرمان3D Operations قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس فرمان 3D Move را با کلیک چپ کردن انتخاب میکنیم.

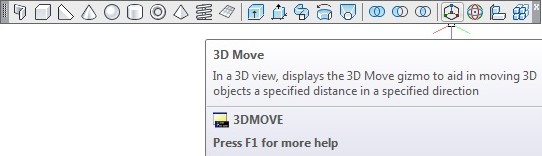

روش دوم: از طریق نوار ابزار Modeling
در نوار ابزار Modelingروی آیکون فرمان 3D Move کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
حرف 3Mرا که معرف فرمان 3D Move می‌باشد را در خط فرمان، در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حرف 3M شروع می‌شوند، ظاهر می‌گردد.
سپس کلید Enter را می‌فشاریم.
اعلان‌ها‌ی فرمان 3D Move
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روش‌های سه‌گانه، فرمان 3D Move را اجرا میکنیم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: 3DMOVE
Select objects
اعلان (Select objects) به معنای (موضوعات را انتخاب کنید) می‌باشد.

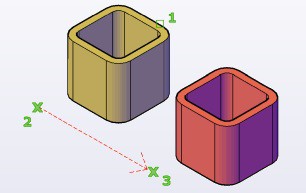

پس از انتخاب موضوعات، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify base point or [Displacement] <Displacement
اعلان (Specify base point) به معنای (نقطه مبنا را تعیین کنید) می‌باشد.
پس از معرفی نقطه مبنا، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify Second point or <use first point as displacement
اعلان (Specify Second point) به معنای (نقطه دوم را تعیین کنید) می‌باشد.
پس از معرفی نقطه دوم، جابه‌جایی انجام می‌شود.
