در مورد فرمان 3D Mirror اتوکد سه بعدی بیشتر بدانیم.
فرمان 3D Mirror
از این فرمان برای تهیه کپی آینه‌ای از موضوعات سه‌بعدی نسبت به یک صفحه استفاده می‌شود.
روش‌های اجرای فرمان 3D Mirror اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روش‌اول: از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ویرایشی ظاهر می‌شود.
مکان‌نما را روی فرمان3D Operations قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس فرمان 3D Mirror را با کلیک چپ کردن انتخاب میکنیم.
روش دوم: از طریق نوار ابزار Modeling

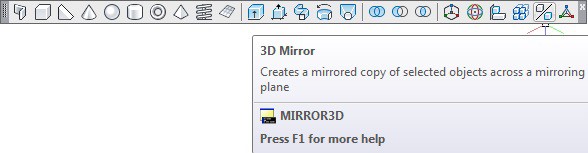

ابتدا آیکون فرمان 3D Mirror را در نوار ابزار جایگذاری کرده، سپس روی آیکون کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
حروف 3DMIرا که معرف فرمان 3D Mirror می‌باشد را در خط فرمان، در قسمت Type a command تایپ کرده.
یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حروف 3DMI شروع می‌شوند، ظاهر می‌گردد
سپس کلید Enter را می‌فشاریم.
اعلان‌ها‌ی فرمان 3D Mirror
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روش‌های سه‌گانه، فرمان 3D Mirror را اجرا میکنیم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: 3DMIRROR
MIRROR3D
Select objects
اعلان (Select objects) به معنای (موضوعات را انتخاب کنید) می‌باشد.
پس از انتخاب موضوعات، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify first point of mirror plane (3 points) or [Object/Last/Zaxis/View/XY/YZ/ZX/3points] <3points
در ادامه
اعلان (Specify first point of mirror plane) به معنای (نقطه اول صفحه کپی آینه‌ای را تعیین کنید) می‌باشد.
پس از معرفی نقطه اول صفحه، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify Second point on mirror plane
اعلان (Specify Second point of mirror plane) به معنای (نقطه دوم صفحه کپی آینه‌ای را تعیین کنید) می‌باشد.
پس از معرفی نقطه دوم صفحه، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
در ادامه
Specify third point on mirror plane
اعلان (Specify third point of mirror plane) به معنای (نقطه سوم صفحه کپی آینه‌ای را تعیین کنید) می‌باشد.
پس از معرفی نقطه سوم صفحه، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Delete source objects? [Yes/No] <N
اعلان (Delete source objects?) به معنای (آیا موضوع اصلی پاک شود؟) می‌باشد.
با فشردن کلید Enter به منزله تائید زیرمجموعه NO، از فرمان خارج می‌شویم.
