در مورد فرمان 3D Array اتوکد سه بعدی بیشتر بدانیم.
فرمان 3D Array
از این فرمان برای تهیه کپی منظم از موضوعات سه‌بعدی به‌صورت ماتریسی و قطبی استفاده می‌شود.
روش‌های اجرای فرمان 3D Array اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روش‌اول: از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ویرایشی ظاهر می‌شود.
مکان‌نما را روی فرمان3D Operations قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس فرمان 3D Array را با کلیک چپ کردن انتخاب میکنیم.
روش دوم: از طریق نوار ابزار Modeling

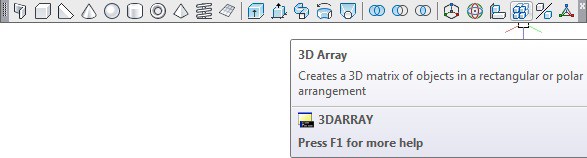

در نوار ابزار Modelingروی آیکون فرمان 3D Array کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
حروف 3DAرا که معرف فرمان 3D Array می‌باشد را در خط فرمان، در قسمت Type a command تایپ کرده، یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حروف 3DA شروع می‌شوند، ظاهر می‌گردد سپس کلید Enter را می‌فشاریم.
اعلان‌ها‌ی فرمان 3D Array به روش Rectangular
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روش‌های سه‌گانه، فرمان 3D Array را اجرا میکنیم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: 3DARRAY
Select objects
اعلان (Select objects) به معنای (موضوعات را انتخاب کنید) می‌باشد.
پس از انتخاب موضوعات، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Enter the type of array [Rectangular/Polar] <R
اعلان (Enter the type of array) به معنای (نوع کپی را تعیین کنید) می‌باشد.
حرف R را که معرف روش Rectangular (ماتریسی) است را در خط فرمان تایپ میکنیم.
Enter the type of array [Rectangular/Polar] <R>: R
سپس کلید Enter را می‌فشاریم، در خط فرمان اعلان زیر ظاهر می‌شود.
Enter the number of rows (—) <1
در ادامه
اعلان (Enter the number of rows) به معنای (تعداد ردیف‌ها را معرفی کنید) می‌باشد.
ردیف‌ها در راستای محور Y قرار می‌گیرند. پس از معرفی تعداد ردیف‌ها، در خط فرمان اعلان زیر ظاهر می‌شود.
Enter the number of columns (|||) <1
اعلان (Enter the number of columns) به معنای (تعداد ستون‌ها را معرفی کنید) می‌باشد.
ستون‌ها در راستای محور X قرار می‌گیرند. پس از معرفی تعداد ستون‌ها، در خط فرمان اعلان زیر ظاهر می‌شود.
Enter the number of levels (..) <1
در ادامه
اعلان (Enter the number of levels) به معنای (تعداد سطحها را معرفی کنید) می‌باشد.
سطحها در راستای محور Z قرار می‌گیرند. پس از معرفی تعداد سطحها، در خط فرمان اعلان زیر ظاهر می‌شود.
Specify the distance between rows
اعلان (Specify the distance between rows) به معنای (فاصله بین ردیف‌ها را معرفی کنید) می‌باشد.
پس از معرفی فاصله بین ردیف‌ها، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify the distance between columns
اعلان (Specify the distance between columns) به معنای (فاصله بین ستون‌ها را معرفی کنید) می‌باشد.
پس از معرفی فاصله بین ستون‌ها، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify the distance between levels
اعلان (Specify the distance between levels) به معنای (فاصله بین سطحها را معرفی کنید) می‌باشد.
پس از معرفی فاصله بین سطحها، کپی ماتریسی تهیه می‌شود.
