فرمان 3D Align اتوکد سه بعدی
فرمان 3D Align اتوکد سه بعدی
در مورد فرمان 3D Align اتوکد سه بعدی بیشتر بدانیم.
فرمان 3D Align

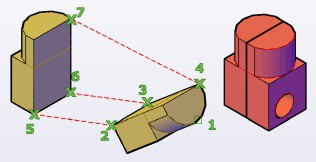

از این فرمان برای منطبق کردن موضوعات سه‌بعدی استفاده می‌شود.
روش‌های اجرای فرمان 3D Align اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روش‌اول: از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ویرایشی ظاهر می‌شود.
مکان‌نما را روی فرمان3D Operations قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس فرمان 3D Align را با کلیک چپ کردن انتخاب میکنیم.
روش دوم: از طریق نوار ابزار Modeling

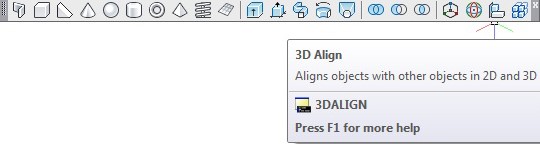

در نوار ابزار Modelingروی آیکون فرمان 3D Align کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
حروف 3ALرا که معرف فرمان 3D Align می‌باشد را در خط فرمان، در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حروف 3AL شروع می‌شوند.
ظاهر می‌گردد سپس کلید Enter را می‌فشاریم.
اعلان‌ها‌ی فرمان 3D Align اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روش‌های سه‌گانه، فرمان 3D Align را اجرا میکنیم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط فرمان عبارت و اعلان زیر ظاهر می‌شود.
Command: 3AL
3D ALIGN
Select objects
Specify source plane and orientation
عبارت (Specify source plane and orientation) به معنای (موضوع اصلی و نقاط را تعیین کنید) می‌باشد.
اعلان (Select objects) به معنای (موضوعات را انتخاب کنید) می‌باشد.
پس از انتخاب موضوعات اصلی، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify base point or [Copy]
اعلان (Specify base point) به معنای (نقطه مبنا در موضوع اصلی را تعیین کنید) می‌باشد.
پس از معرفی نقطه مبنا در موضوع اصلی، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify Second point or [Continue] <C
اعلان (Specify Second point) به معنای (نقطه دوم در موضوع اصلی را تعیین کنید) می‌باشد.
پس از معرفی نقطه دوم در موضوع اصلی، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify third point or [Continue] <C
اعلان (Specify third point) به معنای (نقطه سوم در موضوع اصلی را تعیین کنید) می‌باشد.
پس از معرفی نقطه سوم در موضوع اصلی، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify destination plane and orientation
Specify first destination point
عبارت (Specify destination plane and orientation) به معنای (موضوع مقصد و نقاط را تعیین کنید) می‌باشد.
عبارت (Specify destination plane and orientation) به معنای (موضوع مقصد و نقاط را تعیین کنید) می‌باشد.
اعلان (Specify first destination point) به معنای (نقطه اول در موضوع مقصد را تعیین کنید) می‌باشد.
پس از معرفی نقطه اول در موضوع مقصد، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify Second destination point or [eXit] <X
اعلان (Specify Second destination point) به معنای (نقطه دوم در موضوع مقصد را تعیین کنید) می‌باشد.
پس از معرفی نقطه دوم در موضوع مقصد، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify third destination point or [eXit] <X
اعلان (Specify third destination point) به معنای (نقطه سوم در موضوع مقصد را تعیین کنید) می‌باشد.
پس از معرفی نقطه سوم در موضوع مقصد، منطبق کردن موضوعات انجام می‌شود.
