در این مقاله آموزش گام به گام نقشه کشی صنعتی می خواهیم ایجاد تقاطع فرمان Fillet اتوکد را انجام دهیم.
گام اول در آموزش گام به گام نقشه کشی صنعتی
ترسیم پاره‌خط VW به روش دکارتی مطلق
در معرفی نقاط به روش دکارتی مطلق، آیکون Dynamic Input در نوار وضعیت می‌بایست غیر‌فعال باشد.
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
و غیر فعال کردن کلیه آیکون‌های نوار وضعیت حرف Lرا که معرف فرمان Line می‌باشد
را در خط فرمان، در قسمت Type a command تایپ کرده، یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حرف Lشروع می‌شوند، ظاهر می‌گردد
سپس کلید Enter را می‌فشاریم. در خط فرمان اعلان زیر ظاهر می‌شود.
Command: L
LINE
Specify first point
مکان‌نما به حالت بعلاوه ترسیم تبدیل می‌شود، و تا این مرحله در صفحه ترسیم آزاد می‌باشد. آموزش گام به گام نقشه کشی صنعتی
گام دوم:
اعلان (Specify first point) به معنای (نقطه اول را تعیین کنید) می‌باشد. مختصات نقطه V را (70,140) معرفی می‌کنیم.
Specify first point: 140,70
پس از معرفی نقطه Vکلید Enter را می‌فشاریم. در خط فرمان اعلان زیر ظاهر می‌شود.
Specify next point or [Undo]
اعلان (Specify next point or [Undo]:) به معنای (نقطه بعدی را تعیین کنید یا ]لغو[) می‌باشد.
مختصات نقطهW را (65,140) معرفی می‌کنیم.
Specify next point or [Undo]: 140,65
پس از معرفی نقطهW کلید Enter را می‌فشاریم. پاره‌خط مجازی به نقطه W متصل گردیده و در سر دیگر آن مکان‌نمای، به حالت بعلاوه ترسیم قرار دارد. در خط فرمان اعلان زیر ظاهر می‌شود.
Specify next point or [Undo]
اعلان (Specify next point or [Undo]:) به معنای (نقطه بعدی را تعیین کنید یا] لغو[) می‌باشد.
ولی چون نقطه دیگری برای ترسیم وجود ندارد، کلید Enter را می‌فشاریم تا از فرمان خارج شده و خط فرمان نیز خالی گردد.
گام سوم:
ترسیم پاره‌خط XY به روش دکارتی مطلق
با اطمینان از خالی بودن خط فرمان، حرف Lرا که معرف فرمان Line می‌باشد را در خط فرمان
در قسمت Type a command تایپ کرده، یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حرف Lشروع می‌شوند، ظاهر می‌گردد
سپس کلید Enter را می‌فشاریم. در خط فرمان اعلان زیر ظاهر می‌شود.
Command: L
LINE
Specify first point
مکان‌نما به حالت بعلاوه ترسیم تبدیل می‌شود، و تا این مرحله در صفحه ترسیم آزاد می‌باشد.
اعلان (Specify first point) به معنای (نقطه اول را تعیین کنید) می‌باشد.
مختصات نقطه X را (60,145) معرفی می‌کنیم.
Specify first point: 145,60
گام چهارم:
پس از معرفی نقطه Xکلید Enter را می‌فشاریم.
در خط فرمان اعلان زیر ظاهر می‌شود.
Specify next point or [Undo]:
اعلان (Specify next point or [Undo]:) به معنای (نقطه بعدی را تعیین کنید یا ]لغو[) می‌باشد.
مختصات نقطهY را (60,150) معرفی می‌کنیم.
Specify next point or [Undo]: 150,60
پس از معرفی نقطهY کلید Enter را می‌فشاریم.
پاره‌خط مجازی به نقطه Y متصل گردیده و در سر دیگر آن مکان‌نمای، به حالت بعلاوه ترسیم قرار دارد.
در خط فرمان اعلان زیر ظاهر می‌شود.
Specify next point or [Undo]
اعلان (Specify next point or [Undo]:) به معنای (نقطه بعدی را تعیین کنید یا] لغو[) می‌باشد.
ولی چون نقطه دیگری برای ترسیم وجود ندارد، کلید Enter را می‌فشاریم تا از فرمان خارج شده و خط فرمان نیز خالی گردد.
گام پنجم:

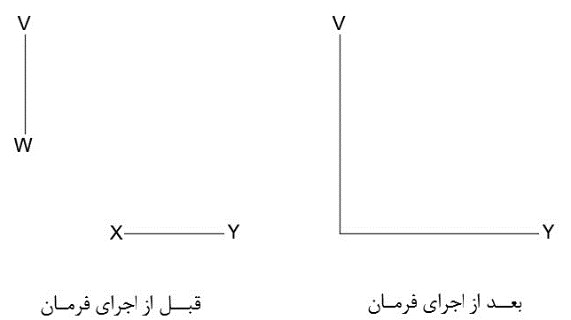

ایجاد تقاطع در محل برخورد دو پاره‌خط
با اطمینان از خالی بودن خط فرمان، حرف F را که معرف فرمان FILLET می‌باشد را در خط فرمان در قسمت
Type a command تایپ کرده، یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حرف F شروع می‌شوند ظاهر می‌گردد.
سپس کلید Enter را می‌فشاریم. مکان‌نما به حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: F
FILLET
Current settings: Mode = TRIM, Radius = 2.5000
Select first object or [Undo/Polyline/Radius/Trim/Multiple]
عبارت (Radius = 2.5000) به معنای (شعاع گرد کردن گوشه‌ها = 5/2) می‌باشد.
گام ششم:
اعلان (Select first object or [Undo/Polyline/Radius/Trim/Multiple]:) به معنای (اولین موضوع را انتخاب کنید یا ]بازگشت/ چندخطی/ شعاع/ برش/ چند‌بار [) می‌باشد.
روی پاره‌خط VW کلیک چپ می‌کنیم تا به حالت انتخاب تبدیل شود.
در خط فرمان اعلان زیر ظاهرمی‌شود.
Select second object or shift-select to apply corner or [Radius]
اعلان (Select second object or shift-select to apply corner)به معنای (دومین موضوع را انتخاب کنید
یا یا کلید Shift را پایین نگه داشته و روی دومین خط موضوع کلیک چپ کنیدتا یک گوشه ایجاد شود) می‌باشد.
کلید Shift را پایین نگه داشته سپس روی پاره‌خط XY کلیک چپ می‌کنیم تا گوشه ایجاد گردد.
