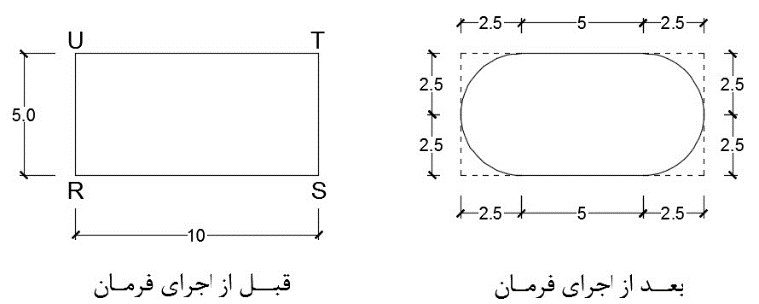

در این مقاله تدریس خصوصی نقشه کشی صنعتی می خواهیم مثال زیر‌مجموعه Polyline فرمان Fillet اتوکد را انجام دهیم.
گام اول در تدریس خصوصی نقشه کشی صنعتی
ترسیم مستطیل با فرمان Rectangle به روش دکارتی مطلق
در معرفی نقاط به روش دکارتی مطلق، آیکون Dynamic Input در نوار وضعیت می‌بایست غیر‌فعال باشد.
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
و غیر‌فعال کردن کلیه آیکون‌های نوار وضعیت، حروف REC را که معرف فرمان Rectangle می‌باشد
را در خط فرمان، در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حروف REC شروع می‌شوند، ظاهر می‌گردد
سپس کلید Enter را می‌فشاریم. در خط فرمان اعلان زیر ظاهر می‌شود.
Command: REC
RECTANG
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]
مکان‌نما به حالت بعلاوه ترسیم تبدیل می‌شود، تا این مرحله در صفحه ترسیم آزاد می‌باشد.
اعلان (Specify first corner point) به معنای (اولین گوشه مستطیل را تعیین کنید) می‌باشد.
مختصات نقطه R را (60,120) معرفی می‌کنیم. تدریس خصوصی نقشه کشی صنعتی
گام دوم:
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: 120, 60
پس از معرفی نقطه R کلید Enter را می‌فشاریم.
گوشه اول مستطیل در محل نقطه R ظاهر گردید.
و مکان‌نما به گوشه دوم یا بعدی (که بتواند تشکیل یک قطر را بدهد) متصل می‌گردد.
با حرکت دادن مکان‌نما (از طریق حرکت دادن ماوس) در جهت‌های شمال شرق، شمال غرب، جنوب شرق و جنوب غرب
صفحه ترسیم، مشاهده می‌شود مستطیل در حالت‌های مختلف قابلیت رسم را دارد. در خط فرمان اعلان زیر ظاهر می‌شود.
Specify other corner point or [Area/Dimensions/Rotation]
اعلان (Specify other corner point) به معنای (گوشه بعدی مستطیل را تعیین کنید) می‌باشد.
گوشه بعدی (دوم) را از روش دکارتی مطلق معرفی می‌کنیم. مختصات نقطه T را (65,130) معرفی می‌کنیم.
Specify other corner point or [Area/Dimensions/Rotation]: 130, 65
پس از معرفی گوشه بعدی (دوم)، کلید Enter را می‌فشاریم.
گام سوم:
ایجاد گردی در چهار گوشه مستطیل
با اطمینان از خالی بودن خط فرمان، حرف F را که معرف فرمان FILLET می‌باشد
را در خط فرمان در قسمت Type a command تایپ کرده، یک فهرست پیشنهادی شامل لیستی
از فرمان‌هایی که با حرف F شروع می‌شوند ظاهر می‌گردد،
سپس کلید Enter را می‌فشاریم. مکان‌نما به حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: F
FILLET
Current settings: Mode = TRIM, Radius = 10.0000
Select first object or [Undo/Polyline/Radius/Trim/Multiple]
عبارت (Radius = 10.0000) به معنای (شعاع گرد کردن گوشه‌ها = 10) می‌باشد.
اعلان (Select first object or [Undo/Polyline/Radius/Trim/Multiple]:) به معنای (اولین موضوع را انتخاب کنید یا]بازگشت/ چندخطی/ شعاع/ برش/ چند‌بار [) می‌باشد.
گام چهارم:
حرف R را که معرف زیر‌مجموعه Radius است را در خط فرمان تایپ می‌کنیم.
Select first object or [Undo/Polyline/Radius/Trim/Multiple]:R
کلید Enter را می‌فشاریم، مکان‌نما به حالت بعلاوه ترسیم تبدیل می‌شود. در خط فرمان اعلان زیر ظاهر می‌شود.
Specify fillet radius <10.0000
اعلان (Specify fillet radius) به معنای (شعاع گردی (کمان) را تعیین کنید) می‌باشد.
شعاع کمان را عدد 5/2 تایپ می‌کنیم.
Specify fillet radius <10.0000>: 2.5
گام پنجم:
Specify fillet radius <10.0000>: 2.5
کلید Enter را می‌فشاریم. مکان‌نما به حالت مربع انتخاب تبدیل می‌شود. در خط فرمان اعلان زیر ظاهر می‌شود.
Select first object or [Undo/Polyline/Radius/Trim/Multiple]
اعلان (Select first object)به معنای (اولین موضوع را انتخاب کنید) می‌باشد.
چون می‌خواهیم تمامی گوشه‌های مستطیل به‌طور یکسان و با یک بار اجرای فرمان، گرد شود از زیر‌مجموعه Polyline استفاده می‌کنیم.
حرف P را که معرف زیر‌مجموعه Polyline است را در خط فرمان تایپ می‌کنیم.
Select first line or [Undo/Polyline/Distance/Angle/Trim/mEthod/Multiple]:P
کلید Enter را می‌فشاریم. مکان‌نما به حالت مربع انتخاب می‌باشد. در خط فرمان اعلان زیر ظاهر می‌شود.
Select 2D polyline or [Radius]
اعلان (Select 2D polyline) به معنای (یک چندخطی دوبعدی انتخاب کنید) می‌باشد.
روی مستطیل ترسیمی کلیک چپ می‌کنیم. در خط فرمان یک گزارش ظاهر می‌شود.
4lines were filleted
گزارش (4 lines were filleted) به معنای (4 خط گرد شدند) می‌باشد.
