رسم مستطیل با مختصات قطبی نسبی
رسم مستطیل با مختصات قطبی نسبی:
در این مقاله می خواهیم رسم مستطیل با مختصات قطبی نسبی را انجام دهیم.
گام اول:
ابتدا یک فایل جدید باز می‌کنیم
گام دوم:
تعیین گوشه دوم از طریق روش قطبی نسبی
با اطمینان از خالی بودن خط فرمان، حروف REC را که معرف فرمان Rectangle می‌باشد.
را در خط فرمان، در قسمتType a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حروف REC شروع می‌شوند.
ظاهر می‌گردد سپس کلید Enter را می‌فشاریم. در خط فرمان اعلان زیر ظاهر می‌شود.
Command: REC
RECTANG
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]:
مکان‌نما به حالت بعلاوه ترسیم تبدیل می‌شود، تا این مرحله مکان‌نما در صفحه ترسیم آزاد می‌باشد.
اعلان (Specify first corner point) به معنای (اولین گوشه مستطیل را تعیین کنید) می‌باشد.
مختصات نقطه A را (40,40) معرفی می‌کنیم.
گام سوم:
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: 40, 40
پس از معرفی نقطهA ، کلید Enter را می‌فشاریم.
گوشه اول مستطیل در محل نقطه A ظاهر گردید.
و مکان‌نما به گوشه دوم یا بعدی (که بتواند تشکیل یک قطر را بدهد) متصل می‌گردد.
با حرکت دادن مکان‌نما (از طریق حرکت دادن ماوس) در جهت‌های شمال شرق، شمال غرب، جنوب شرق و جنوب غرب صفحه ترسیم، مشاهده می‌شود.
مستطیل در حالت‌های مختلف قابلیت رسم را دارد. در خط فرمان اعلان زیر ظاهر می‌شود.
Specify other corner point or [Area/Dimensions/Rotation]
اعلان (Specify other corner point) به معنای (گوشه بعدی مستطیل را تعیین کنید) می‌باشد.

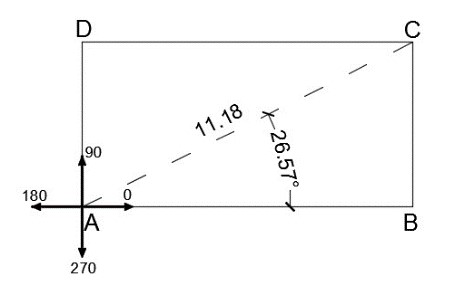

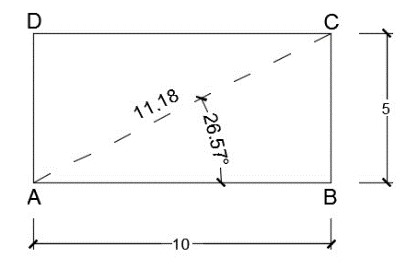

طول قطر AC عدد 18/11 و زاویه پاره‌خط AB نسبت به جهت مثبت محور Xها 57/26 درجه می‌باشد.
در حالت پیش‌فرض، جهت مثبت چرخش موضوعات درخلاف جهت چرخش عقربه‌های ساعت می‌باشد.
برای درک بهتر، دستگاه مختصاتی را در گوشه اول، یعنی نقطه A قرار می‌دهیم.
گام چهارم:
در خط فرمان تایپ می‌کنیم، نسبت به نقطه قبلی 18/11 واحد تحت زاویه 57/26 درجه.
برای درج علامت (@) کلید Shift را پایین نگه داشته و همزمان کلید @ در صفحه کلید را می‌فشاریم.
سپس عدد 18/11 را به عنوان طول پاره‌خط AB است
از قسمت عددی کیبورد تایپ کرده، برای درج علامت (<) کلید Shift از صفحه کلید را پایین نگه داشته
و همزمان روی کلیدی که (علامت کوچک‌تر ریاضی (<)) روی آن قرار دارد را می‌فشاریم.
تا علامت (<) درج گردد، حال عدد 57/26 را به عنوان زاویه بین پاره‌خط AB و جهت مثبت محور Xها تایپ می‌کنیم.
Specify other corner point or [Area/Dimensions/Rotation]: @11.18<26.57
پس از معرفی گوشه بعدی (دوم)، کلید Enter را می‌فشاریم.
