در این مقاله می خواهیم رسم مستطیل با مختصات دکارتی نسبی را انجام دهیم.
گام اول:
ابتدا یک فایل جدید باز می‌کنیم
گام دوم:
تعیین گوشه دوم از طریق روش دکارتی نسبی
با اطمینان از خالی بودن خط فرمان، حروف REC را که معرف فرمان Rectangle می‌باشد
را در خط فرمان، در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حروف REC شروع می‌شوند
ظاهر می‌گردد سپس کلید Enter را می‌فشاریم. در خط فرمان اعلان زیر ظاهر می‌شود.
Command: REC
RECTANG
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]
مکان‌نما به حالت بعلاوه ترسیم تبدیل می‌شود، تا این مرحله مکان‌نما در صفحه ترسیم آزاد می‌باشد.
اعلان (Specify first corner point) به معنای (اولین گوشه مستطیل را تعیین کنید) می‌باشد. مختصات نقطه A را (40,25) معرفی می‌کنیم.
گام سوم:
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: 25, 40
پس از معرفی نقطه A، کلید Enter را می‌فشاریم.
گوشه اول مستطیل در محل نقطه A ظاهر گردید.
و مکان‌نما به گوشه دوم یا بعدی (که بتواند تشکیل یک قطر را بدهد) متصل می‌گردد.
با حرکت دادن مکان‌نما (از طریق حرکت دادن ماوس) در جهت‌های شمال شرق، شمال غرب، جنوب شرق و جنوب غرب صفحه ترسیم، مشاهده می‌شود
مستطیل در حالت‌های مختلف قابلیت رسم را دارد. در خط فرمان اعلان زیر ظاهر می‌شود.
Specify other corner point or [Area/Dimensions/Rotation]
اعلان (Specify other corner point) به معنای (گوشه بعدی مستطیل را تعیین کنید) می‌باشد.

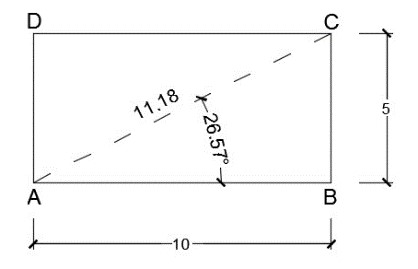

گوشه بعدی (دوم) C نسبت به گوشه اول A، به اندازه 10 واحد در راستای مثبت محور X و به اندازه 5 واحد در راستای مثبت محور Y قرار دارد.

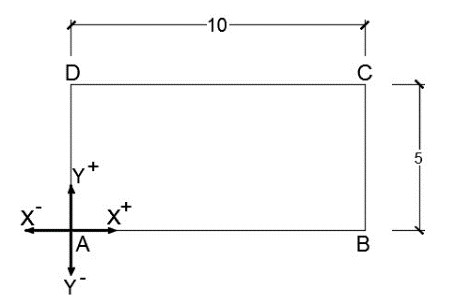

برای درک بهتر، دستگاه مختصاتی را در گوشه اول، یعنی نقطه A قرار می‌دهیم.
گام چهارم:
در خط فرمان تایپ می‌کنیم، نسبت به نقطه قبلی در راستای محور X به اندازه 10 واحد و در راستای محور Y به اندازه 5 واحد.
برای درج علامت (@) کلید Shift را پایین نگه داشته و همزمان کلید @ در صفحه کلید را می‌فشاریم.
سپس عدد 10 را در راستای محور X از قسمت عددی کیبورد تایپ کرده
و برای درج علامت ویرگول (,) روی کلید (حرف (واو)) در کیبورد فارسی و یا کلیدی که (علامت کوچک‌تر ریاضی (<)) روی آن قراردارد را می‌فشاریم.
تا علامت ویرگول (,) درج گردد حال عدد 5 را در راستای محور Y از قسمت عددی کیبورد تایپ می‌کنیم.
Specify other corner point or [Area/Dimensions/Rotation]: @10,5
پس از معرفی گوشه بعدی (دوم)، کلید Enter را می‌فشاریم.
