در این مقاله جزوه رایگان کاربردی اتوکد سه بعدی می خواهیم کاربرد Polar Tracking فرمان لاینرا انجام دهیم.

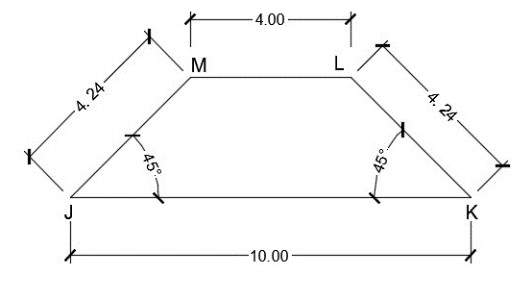

گام اول در جزوه رایگان کاربردی اتوکد سه بعدی
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
غیر فعال کردن کلیه آیکون‌های نوار وضعیت، حرف Lرا که معرف فرمان Line می‌باشد
را در خط فرمان، در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حرف Lشروع می‌شوند
ظاهر می‌گردد سپس کلید Enterاز صفحه کلید را می‌فشاریم.
در خط فرمان اعلان زیر ظاهر می‌شود.
Command: L
LINE
Specify first point
مکان‌نما به حالت بعلاوه ترسیم تبدیل می‌شود، و تا این مرحله، مکان‌نما در صفحه ترسیم آزاد می‌باشد.
اعلان(Specify first point) به معنای (نقطه اول را تعیین کنید) می‌باشد.
مختصات نقطه Jرا (10,60) معرفی می‌کنیم
یعنی نقطهJ نسبت به مبدا مختصات در راستای محورX به اندازه60 واحد
و نسبت به مبدا مختصات در راستای محور Y به اندازه10 واحد فاصله دارد. جزوه رایگان کاربردی اتوکد سه بعدی
گام دوم:
Specify first point: 60,10
پس از معرفی نقطهJ کلید Enter را می‌فشاریم. در خط فرمان اعلان زیر ظاهر می‌شود.
Specify next point or [Undo]
اعلان(Specify next point or [Undo]:) به معنای (نقطه بعدی را تعیین کنید یا ]لغو[) می‌باشد.

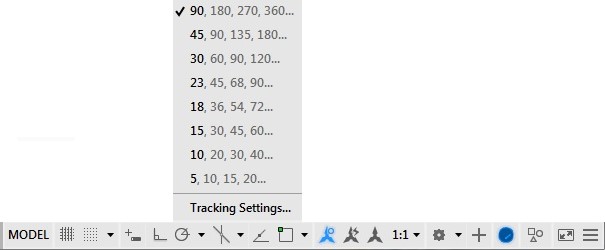

در نوار وضیعت روی مثلث مشکی رنگ آیکون Polar Tracking، کلیک چپ می‌کنیم، یک منوی میانبر ظاهر می‌شود.
در این منو، مضاربی که می‌توان پاره‌خط مجازی را در آن راستا‌ها مقید نمود، دیده می‌شود.
گام سوم:

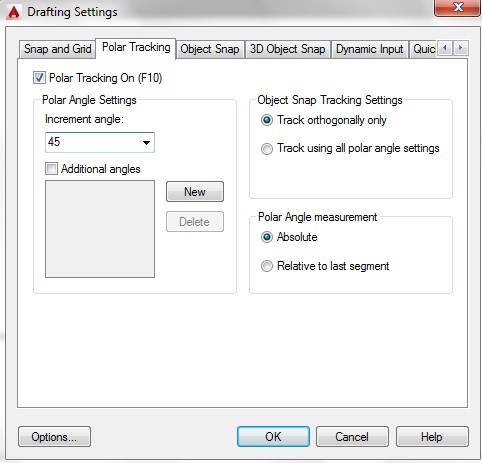

جهت ظاهر شدن کادر محاوره‌ای Drafting Settings روی گزینه Tracking Settings از منوی میانبر کلیک چپ می‌کنیم.
جهت فعال کردن خاصیت Polar Tracking در مستطیل سمت چپ گزینه Polar Tracking On (F10) کلیک چپ می‌کنیم.
در ناحیه Polar Angle Settings از لیست بازشوی Increment angle زاویه 45 درجه را انتخاب می‌کنیم.
تا پاره‌خط مجازی علاوه بر مضارب زوایای90 درجه، در زوایایی با مضارب 45 درجه نیز مقید گردد.
سپس روی دکمه OK کلیک چپ می‌کنیم.
گام چهارم:
پاره‌خط مجازی را در راستای افق به سمت راست صفحه ترسیم، حرکت می‌دهیم یک خط نقطه‌چین که بردار نیز نامیده می‌شود.
در راستای محور صفر درجه ظاهر می‌شود.
سپس عدد 10 را در خط فرمان تایپ می‌کنیم.
Specify next point or [Undo]: 10
پس از معرفی عدد 10 به عنوان طول پاره‌خطJK کلیدr Ente را می‌فشاریم.
پاره‌خط مجازی به نقطهJ متصل‌گردیده و در سر دیگر آن مکان‌نمای، به حالت بعلاوه ترسیم قرار دارد. در خط فرمان اعلان زیر ظاهر می‌شود.
Specify next point or [Undo]
اعلان(Specify next point or [Undo]:) به معنای(نقطه بعدی را تعیین کنید یا ]لغو[) می‌باشد.
پاره‌خط مجازی را در راستای محور 135 درجه حرکت می‌دهیم تا بردار در راستای محور 135 درجه ظاهر شود.
گام پنجم:
سپس عدد 24/4 را در خط فرمان در مقابل اعلان تایپ می‌کنیم.
Specify next point or [Undo]: 4.24
پس از معرفی عدد 24/4 به عنوان طول پاره‌خط KL، کلید Enter را می‌فشاریم.
پاره‌خط مجازی به نقطهL متصل گردیده و در سر دیگر آن مکان‌نمای، به حالت بعلاوه ترسیم قرار دارد. در خط فرمان اعلان زیر ظاهر می‌شود.
Specify next point or [Close/Undo]
اعلان (Specify next point or [Close/Undo]:) به معنای (نقطه بعدی را تعیین کنید یا ] بستن /لغو[) می‌باشد.
پاره‌خط مجازی را در راستای محور 180 درجه حرکت می‌دهیم تا بردار در راستای محور 180 درجه ظاهر شود.
گام ششم:
سپس عدد 4 را خط فرمان در مقابل اعلان تایپ می‌کنیم.
Specify next point or [Close/Undo]:4
پس از معرفی عدد 4 به عنوان طول پاره‌خطLM کلید Enter را می‌فشاریم.
در خط فرمان اعلان زیر ظاهر می‌شود.
Specify next point or [Close/Undo]
اعلان(Specify next point or [Close/Undo]:) به معنای (نقطه بعدی را تعیین کنید یا ] بستن /لغو[) می‌باشد.
پاره‌خط مجازی را در راستای محور 225 درجه حرکت می‌دهیم تا بردار در راستای محور 225 درجه ظاهر شود.
گام هفتم:
سپس عدد 24/4 را در خط فرمان در مقابل اعلان تایپ می‌کنیم.
Specify next point or [Close/Undo]:4.24
پس از معرفی عدد 24/4 به عنوان طول پاره‌خطMJ کلید Enter را می‌فشاریم.
در خط فرمان اعلان زیر ظاهر می‌شود.
Specify next point or [Close/Undo]
اعلان(Specify next point or [Close/Undo]:) به معنای (نقطه بعدی را تعیین کنید یا ] بستن /لغو[)می‌باشد.
ولی چون نقطه دیگری برای ترسیم وجود ندارد، کلید Enter را می‌فشاریم
تا از فرمان خارج شده و خط فرمان نیز خالی گردد. کلید تابعیF10 را که معرف خاصیت Polar Tracking است را می فشاریم تا غیر فعال شود.
