در این مقاله جزوه کاربردی اتوکد دو بعدی می خواهیم مثال پیشرفته فرمان لاین Line را انجام دهیم.
گام اول در جزوه کاربردی اتوکد دو بعدی
در مثال قبل پارهخط GH را رسم کردیم.
حال می‌خواهیم پارهخط HI را در راستای عمودی رسم کنیم.
با فشردن یکی از دو کلید Enter می‌توان، آخرین فرمان اجرا شده را مجددا اجرا نمود.
چون هدف اجرای مجدد فرمان Lineمی‌باشد، کلید Enter را می‌فشاریم تا فرمان Line اجرا شود. در خط فرمان اعلان زیر ظاهر می‌شود.
Command:
LINE
Specify first point
مکان‌نما به حالت بعلاوه ترسیم تبدیل می‌شود، و تا این مرحله، مکان‌نما در صفحه ترسیم آزاد می‌باشد.
در خط فرمان اعلان (Specify first point) به معنای (نقطه اول را تعیین کنید) ظاهر می‌شود. جزوه کاربردی اتوکد دو بعدی
گام دوم:
روش‌های انطباق نقطه جدید بر آخرین نقطه ترسیمی:
روش اول:
تایپ علامت @ در مقابل اعلان (Specify first point:) باعث انطباق نقطه جدید، برآخرین نقطه می‌شود. این روش برای کلیه فرمان‌ها قابلیت استفاده را دارد.
روش دوم:
فشردن کلید Enter در مقابل اعلان (Specify first point:) باعث انطباق نقطه جدید، برآخرین نقطه می‌شود. این روش برای فرمان‌ها‌ی Line ،Arc وPoly Line قابلیت استفاده دارد.
در مقابل اعلان (Specify first point)، علامت @ را تایپ می‌کنیم.
@:Specify first point
سپس کلید Enter را می‌فشاریم.

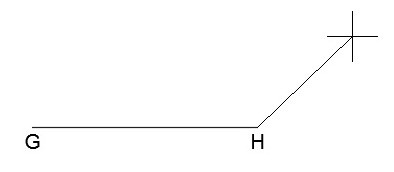

پارهخط مجازی به محل نقطه H متصل می‌گردد و در سر دیگر آن مکان‌نمای، به حالت بعلاوه ترسیم قرار دارد.
گام سوم:
در خط فرمان اعلان زیر ظاهر می‌شود.
Specify next point or [Undo]
اعلان (Specify next point or [Undo]:) به معنای (نقطه بعدی را تعیین کنید یا ]لغو[) می‌باشد.
با توجه به این‌که در مثال قبل خاصیتOrtho Mode را فعال کرده‌ایم.
پارهخط مجازی در راستای افقی - عمودی مقید شده است.

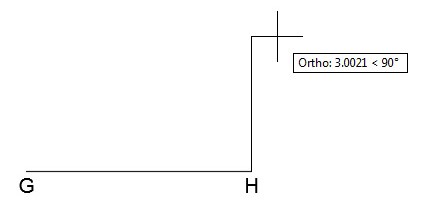

پارهخط مجازی را در راستای عمودی به سمت بالای صفحه ترسیم حرکت می‌دهیم و عدد 3 را در خط فرمان در مقابل اعلان تایپ می‌کنیم.
گام چهارم:
پس از تایپ عدد 3 به عنوان طول پارهخط HI، کلید Enter را می‌فشاریم.

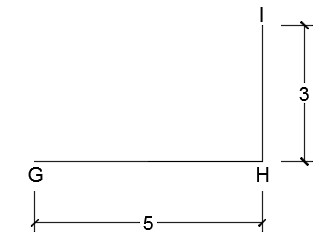

پارهخط مجازی به نقطه I متصل گردیده و در سر دیگر آن مکان‌نمای، به حالت بعلاوه ترسیم قرار دارد.
در خط فرمان اعلان زیر ظاهر می‌شود.
Specify next point or [Undo]
اعلان (Specify next point or [Undo]:) به معنای (نقطه بعدی را تعیین کنید یا ]لغو[) می‌باشد.
ولی چون نقطه دیگری برای ترسیم وجود ندارد، کلید Enter را می‌فشاریم تا از فرمان خارج شده و خط فرمان نیز خالی گردد.
با حرکت دادن غلتک وسط ماوس بزرگ‌نمایی و یا کوچک‌نمایی ترسیم را انجام می‌دهیم. کلید تابعیF8 را که معرف خاصیت Ortho Mode است را می فشاریم تا غیر فعال شود.
