در این مقاله آموزش اتوکد دو بعدی صنعتی از سری آموزش های رایگان و کاربردی نرم افزار اتوکد
به آموزش ترسیم خطوط افقی و قائم در فرمان Line Autocad 2D می پردازیم.
یکی از ساده‌ترین شیوه‌ها جهت تسهیل در ورود مختصات نقاط، استفاده از روش وارد کردن مستقیم فاصله یا استفاده از سیستم امتداد حرکت پاره‌خط مجازی متصل
به مکان‌نمای به حالت بعلاوه ترسیم می‌باشد.
و با ارائه آموزش های گام به گام و مثال محور با ریز جزئیات کار آشنا می شویم.
در این مقاله آموزش اتوکد دو بعدی صنعتی می خواهیم ترسیم خطوط افقی و قائم در فرمان Line را انجام دهیم.
گام اول در آموزش اتوکد دو بعدی صنعتی
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
غیر فعال کردن کلیه آیکون‌های نوار وضعیت، در نوار ریبون روی سربرگHome کلیک چپ کرده تا فعال گردد
سپس در پانل Draw روی آیکون فرمان Line کلیک چپ می‌کنیم.
در خط فرمان اعلان زیر ظاهر می‌شود.
Command: _line
Specify first point
مکان‌نما به حالت بعلاوه ترسیم تبدیل می‌شود، و تا این مرحله، مکان‌نما در صفحه ترسیم آزاد می‌باشد.
اعلان (Specify first point) به معنای (نقطه اول را تعیین کنید) ظاهر می‌شود.
مختصات نقطه G را (10و40) معرفی می‌کنیم، یعنی نقطهG نسبت به مبدا مختصات در راستای محور X به اندازه 40 واحد و نسبت به مبدا مختصات در راستای محورY
به اندازه10 واحد فاصله دارد.
عدد40 (مولفه X) را از قسمت عددی کیبورد تایپ کرده، سپس برای درج علامت ویرگول(,) روی کلید (حرف (واو)) در کیبورد فارسی و یا کلیدی که علامت کوچک‌تر ریاضی (<))
روی آن قرار دارد را می‌فشاریم. تا علامت ویرگول(,) درج گردد، حال عدد 10 (مولفهY ) را از قسمت عددی کیبورد تایپ می‌کنیم.
گام دوم:
Specify first point: 40,10
پس از معرفی نقطه G کلید Enter را می‌فشاریم. پاره‌خط مجازی به محل نقطه G متصل می‌گردد.
و در سر دیگر آن مکان‌نمای، به حالت بعلاوه ترسیم قرار دارد. در خط فرمان اعلان زیر ظاهر می‌شود.
Specify next point or [Undo]
اعلان(Specify next point or [Undo]:) به معنای (نقطه بعدی را تعیین کنید یا ]لغو[) می‌باشد.
کلید تابعیF8 را که معرف خاصیت Ortho Mode است را می‌فشاریم. عبارت (<Ortho on>) در خط فرمان ظاهر می‌شود.
Specify next point or [Undo]
پاره‌خط مجازی در راستای، افقی - عمودی مقید شده است.
پاره‌خط مجازی را در راستای افق، به سمت راست صفحه ترسیم حرکت می‌دهیم و عدد 5 را در خط فرمان در مقابل اعلان تایپ می‌کنیم.
گام سوم:
Specify next point or [Undo]: <Ortho on> 5

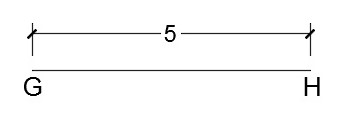

پس از معرفی عدد 5 به عنوان طول پاره‌خطGH ، کلید Enterرا می‌فشاریم. پاره‌خط مجازی به نقطه H متصل گردیده و در سر دیگر آن مکان‌نمای، به حالت بعلاوه ترسیم قرار‌دارد. در خط فرمان اعلان زیر ظاهر می‌شود.
Specify next point or [Undo]
اعلان(Specify next point or [Undo]:) به معنای (نقطه بعدی را تعیین کنید یا ]لغو) می‌باشد.
ولی چون نقطه دیگری برای ترسیم وجود ندارد، کلید Enter را می‌فشاریم تا از فرمان خارج شده و خط فرمان نیز خالی گردد.
با حرکت دادن غلتک وسط ماوس بزرگ‌نمایی و یا کوچک‌نمایی ترسیم را انجام می‌دهیم.
تا این مرحله پاره‌خطGH را رسم کردیم و از فرمان Line خارج شده‌ایم.
