در این مقاله آموزش اتوکد سه بعدی صنعتی می خواهیم مثال فرمان Line روش قطبی نسبی را انجام دهیم.
گام اول در آموزش اتوکد سه بعدی صنعتی
در این روش بعد از تعیین نقطه اول، جهت مشخص نمودن نقطه دوم کافی است که طول و زاویه بین خط واصل با جهت مثبت محورX ها را تعیین کنیم.
مشخصه روش قطبی‌نسبی، درج علامت (@) قبل از مولفه طول (L) و درج علامت زاویه (<) قبل از زاویه‌ی بین پاره‌خط مفروض با جهت مثبت محورX ها، می‌باشد.
برای درج علامت (@) کلید Shift را پایین نگه داشته، سپس همزمان کلید @ را می‌فشاریم مجددا برای درج علامت (<) کلید Shift را پایین نگه داشته سپس همزمان کلید (<) را می‌فشاریم.
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
و غیر فعال کردن کلیه آیکون‌های نوار وضعیت، حرف Lرا که معرف فرمان Line می‌باشد را در خط فرمان در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حرف Lشروع می‌شوند، ظاهر می‌گردد سپس کلید Enterرا می‌فشاریم.
در خط فرمان اعلان زیر ظاهر می‌شود.
Command: L
LINE
Specify first point
گام دوم:
مکان‌نما به حالت بعلاوه ترسیم تبدیل می‌شود، و تا این مرحله، مکان‌نما در صفحه ترسیم آزاد می‌باشد.
اعلان(Specify first point) به معنای (نقطه اول را تعیین کنید) می‌باشد.
مختصات نقطهE را (10,30) معرفی می‌کنیم، یعنی نقطهE نسبت به مبدا مختصات در راستای محورX به اندازه30 واحد و نسبت به مبدا مختصات در راستای محورY به اندازه 10 واحد فاصله دارد.
عدد30 (مولفه X) را از قسمت عددی کیبورد تایپ کرده
سپس برای درج علامت ویرگول(,) روی کلید (حرف (واو)) در کیبورد فارسی و یا کلیدی که (علامت کوچک‌تر ریاضی (<)) روی آن قرار دارد را می‌فشاریم.
تا علامت ویرگول (,) درج گردد حال عدد10 (مولفه Y) را از قسمت عددی کیبورد تایپ می‌کنیم.
Specify first point: 30,10
پس از معرفی نقطه E کلید Enter را می‌فشاریم.
پاره‌خط مجازی به محل نقطه E متصل می‌گردد و در سر دیگر آن مکان‌نمای، به حالت بعلاوه ترسیم قرار دارد. در خط فرمان اعلان زیر ظاهر می‌شود. آموزش اتوکد سه بعدی صنعتی
گام سوم:
Specify next point or [Undo]
اعلان(Specify next point or [Undo]:) به معنای (نقطه بعدی را تعیین کنید یا ]لغو[) می‌باشد.

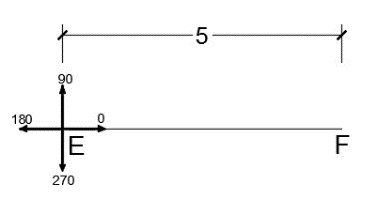

نقطهF نسبت به نقطه E، به اندازه 5 واحد در راستای محور صفر درجه قرار دارد. برای درک بهتر، دستگاه مختصاتی را در نقطه شروع پاره‌خط، یعنی نقطه E قرار می‌دهیم.
جهت قراردادی مثبت چرخش موضوعات، خلاف جهت چرخش عقربه‌های ساعت می‌باشد.
گام چهارم:
با قرار دادن دستگاه مختصات روی نقطه E مشاهده می‌کنیم،
که زاویه پاره‌خط EF نسبت به جهت مثبت محور Xها صفر درجه می‌باشد. یعنی پاره‌خط EF دقیقا روی محور صفر درجه منطبق می‌باشد.
در خط فرمان تایپ می‌کنیم، نسبت به نقطه قبلی 5 واحد، تحت زاویه صفر درجه.
برای درج علامت (@) کلید Shift را پایین نگه داشته، سپس همزمان کلید @ در صفحه کلید را می‌فشاریم.
عدد 5 را که به عنوان طول پاره‌خطEF است را از قسمت عددی کیبورد تایپ کرده، برای درج علامت(<) کلیدShift را نگه داشته
و همزمان روی کلیدی که (علامت کوچک‌تر ریاضی (<)) روی آن قرار دارد را می‌فشاریم. تا علامت (<) درج گردد
حال عدد صفر را به عنوان زاویه بین پاره‌خطEF و جهت مثبت محور Xها تایپ می‌کنیم. سپس کلید Enter را می‌فشاریم.
گام پنجم:
Specify next point or [Undo]: @5<0
پس از معرفی نقطهF کلید Enterرا می‌فشاریم.
پاره‌خط مجازی به نقطهF متصل گردیده و در سر دیگر آن مکان‌نمای، به حالت بعلاوه ترسیم قرار دارد. در خط فرمان اعلان زیر ظاهر می‌شود.
Specify next point or [Undo]
اعلان(Specify next point or [Undo]:) به معنای (نقطه بعدی را تعیین کنید یا] لغو[) می‌باشد.
ولی چون نقطه دیگری برای ترسیم وجود ندارد.

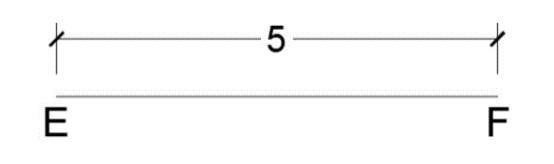

کلید Enter را می‌فشاریم تا از فرمان خارج شده و خط فرمان نیز خالی گردد. با حرکت دادن غلتک وسط ماوس بزرگ‌نمایی و یا کوچک‌نمایی ترسیم را انجام می‌دهیم.
