مثال زیر‌مجموعه Center فرمان Ellipse
مثال زیر‌مجموعه Center فرمان Ellipse:
در این مقاله از سری آموزش های رایگان و کاربردی نرم افزار اتوکد به آموزش مثال زیر‌مجموعه Center فرمان Ellipse در اتوکد دو بعدی
زیر مجموعه Center
در این روش با معرفی سه نقطه یک بیضی ترسیم می‌شود.
نقطه اول معرفی شده، به عنوان نقطه مرکز بیضی می‌باشد.
نقطه دوم معرفی شده، به عنوان نقطه انتهای یکی از قطر‌های بیضی می‌باشد.
نقطه سوم معرفی شده، به عنوان نقطه انتهای قطر بعدی بیضی می‌باشد.
و با ارائه آموزش های گام به گام و مثال محور با ریز جزئیات کار آشنا می شویم.
در این مقاله می خواهیم مثال زیر‌مجموعه Center فرمان Ellipse را انجام دهیم.
گام اول:
ابتدا یک فایل جدید باز می‌کنیم.
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
و غیر فعال کردن کلیه آیکون‌های نوار وضعیت، حروف EL را که معرف فرمان Ellipseمی‌باشد
را در خط فرمان در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حروف EL شروع می‌شوند
ظاهر می‌گردد سپس کلید Enter را می‌فشاریم.
در خط فرمان اعلان زیر ظاهر می‌شود. مکان‌نما به حالت بعلاوه ترسیم تبدیل می‌شود
و تا این مرحله، مکان‌نما در صفحه ترسیم آزاد می‌باشد.
Command: EL
ELLIPSE
Specify axis endpoint of ellipse or [Arc/Center]
اعلان (Specify axis endpoint of ellipse or [Arc/Center]:) به معنای (نقطه اول انتهای یکی از قطر‌های بیضی را تعیین کنید یا ]کمان/مرکز[ ) می‌باشد.
گام دوم:
حرف C را که معرف زیر‌مجموعه Center است را در خط فرمان تایپ می‌کنیم.
Specify axis endpoint of ellipse or [Arc/Center]: C
کلید Enter را می‌فشاریم. در خط فرمان اعلان زیر ظاهر می‌شود.
Specify center of ellipse
اعلان (Specify center of ellipse) به معنای (مرکز بیضی را تعیین کنید) می‌باشد.
مختصات نقطه مرکز بیضی را (50,10) معرفی می‌کنیم.
Specify center of ellipse: 10, 50
پس از معرفی نقطه مرکز بیضی، کلید Enter را می‌فشاریم. پاره‌خط مجازی به نقطه مرکز بیضی متصل می‌گردد. در خط فرمان اعلان زیر ظاهر می‌شود.
Specify endpoint of axis
اعلان (Specify endpoint of axis) به معنای (نقطه انتهای یکی از قطر‌های بیضی را تعیین کنید) می‌باشد.
کلید تابعیF8 را می‌فشاریم تا خاصیت Ortho Mode فعال شود. در خط فرمان عبارت<Ortho on> ظاهر می‌شود.
گام سوم:
Specify endpoint of axis: <Ortho on

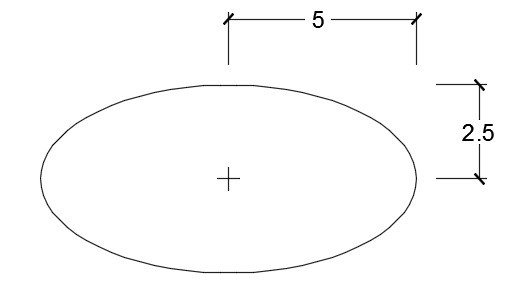

پاره‌خط مجازی را در راستای افق به سمت راست صفحه ترسیم حرکت می‌دهیم و عدد 5 را به عنوان نصف طول قطر بزرگ بیضی تایپ می‌کنیم.
Specify endpoint of axis: <Ortho on> 5
کلید Enter را می‌فشاریم.
پاره‌خط مجازی همچنان به نقطه مرکز بیضی متصل می‌باشد. در خط فرمان اعلان زیر ظاهر می‌شود.
Specify distance to other axis or [Rotation]
اعلان (Specify distance to other axis or [Rotation]:) به معنای (یکی از دو نقطه ابتدا یا انتهای قطر بعدی (نصف طول قطر بعدی) را تعیین کنید یا ]چرخش [) می‌باشد.
پاره‌خط مجازی را در راستای عمودی به سمت بالای صفحه ترسیم حرکت می‌دهیم.
عدد 5/2 را به عنوان نصف طول قطر کوچک بیضی تایپ می‌کنیم.
Specify distance to other axis or [Rotation]:2.5
کلید Enter را می‌فشاریم، سپس با فشردن کلید تابعیF8 خاصیت Ortho Mode را غیر فعال می‌کنیم.
