در این مقاله آموزش فارسی اتوکد دو بعدی 2021 PDF از سری آموزش های رایگان و کاربردی نرم افزار اتوکد
به آموزش کمان قوس Arc روش Center و Start و End
به صورت کامل در Autocad 3D می پردازیم.

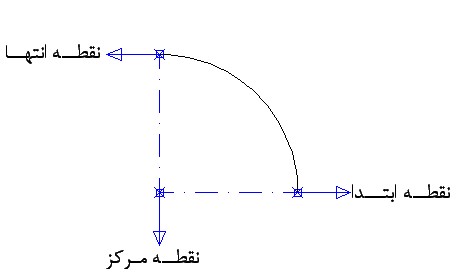

در این روش با معرفی سه نقطه یک کمان ترسیم می‌شود.
نقطه اول معرفی شده، به عنوان نقطه مرکز کمان می‌باشد.
نقطه دوم معرفی شده، به عنوان نقطه ابتدایی‌کمان می‌باشد.
نقطه سوم معرفی شده، به عنوان نقطه انتهایی‌کمان می‌باشد.
و با ارائه آموزش های گام به گام و مثال محور با ریز جزئیات کار آشنا می شویم.
در این مقاله آموزش فارسی اتوکد دو بعدی 2021 PDF می خواهیم کمان قوس Arc روش Center و Start و End را انجام دهیم.
گام اول آموزش فارسی اتوکد دو بعدی 2021 PDF
نقطه مرکز کمان (Center Point): (20,80)
نقطه ابتدا (Start Point): (20,85)
نقطه انتها (Endpoint): (25,80)
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
غیر‌فعال کردن کلیه آیکون‌های نوار وضعیت، مکان‌نما را روی نوار منوی Draw قرار داده و کلیک چپ می‌کنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ترسیمی ظاهر می‌شود.
مکان‌نما را روی فرمان Arc قرار می‌دهیم تا یک زیرمنوی دیگری که شامل روش‌های اجرای فرمان است ظاهر گردد.
روش Center, Start, End را با کلیک چپ انتخاب می‌کنیم.
در خط فرمان اعلان زیر ظاهر می‌شود. آموزش فارسی اتوکد دو بعدی 2021 PDF
Command: _arc
Specify start point of arc or [Center]: _c Specify center point of arc
مکان‌نما به حالت بعلاوه ترسیم تبدیل می‌شود، و تا این مرحله، مکان‌نما در صفحه ترسیم آزاد می‌باشد.
اعلان (Specify center point of arc) به معنای (نقطه مرکز کمان را تعیین کنید) می‌باشد.
مختصات نقطه مرکز کمان را (20,80) معرفی می‌کنیم.
گام دوم:
Specify start point of arc or [Center]: _c Specify center point of arc: 80, 20
پس از معرفی نقطه مرکز کمان، کلید Enter را می‌فشاریم.
پاره‌خط مجازی خط‌چین به نقطه مرکز کمان متصل می‌گردد. در خط فرمان اعلان زیر ظاهر می‌شود.
Specify start point of arc
اعلان (Specify start point of arc) به معنای (نقطه ابتدای کمان را تعیین کنید) می‌باشد.
مختصات نقطه ابتدای کمان را (20,85) معرفی می‌کنیم.
Specify start point of arc: 85, 20
پس از معرفی نقطه ابتدای کمان، کلید Enter را می‌فشاریم. پاره‌خط مجازی خط‌چین در نقطه مرکز کمان متصل می‌باشد.
در خط فرمان اعلان زیر ظاهر می‌شود.
Specify Endpoint of arc or [Angle/chord Length]
اعلان (Specify Endpoint of arc) به معنای (نقطه انتهای کمان را تعیین کنید) می‌باشد.
مختصات نقطه انتهای کمان را (25,80) معرفی می‌کنیم.
Specify Endpoint of arc or [Angle/chord Length]: 80, 25
پس از معرفی نقطه انتهای کمان، کلید Enter را می‌فشاریم.
