در این مقاله فیلم رایگان اتوکد دو بعدی 2022 از سری آموزش های رایگان و کاربردی نرم افزار اتوکد
به آموزش کمان قوس Arc روش Start و End و Angle
به صورت کامل در Autocad 3D می پردازیم.

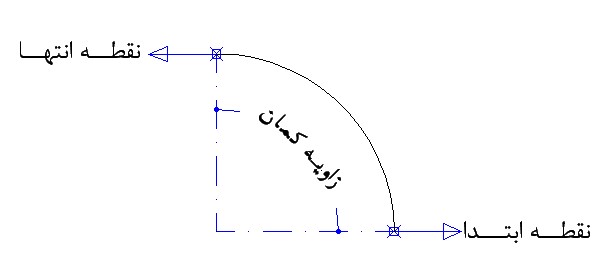

در این روش با معرفی دو نقطه و زاویه حاوی کمان، یک کمان ترسیم می‌شود.
نقطه اول معرفی شده، به عنوان نقطه ابتدایی کمان می‌باشد.
نقطه دوم معرفی شده، به عنوان نقطه انتهایی کمان می‌باشد.
زاویه معرفی شده، به عنوان زاویه حاوی کمان می‌باشد.
و با ارائه آموزش های گام به گام و مثال محور با ریز جزئیات کار آشنا می شویم.
در این مقاله فیلم رایگان اتوکد دو بعدی 2022 می خواهیم کمان قوس Arc روش Start و End و Angle را انجام دهیم.
گام اول در فیلم رایگان اتوکد دو بعدی 2022
مختصات نقطه ابتدا (Start Point): (20,55)
نقطه انتها (Endpoint): (25,50)
زاویه حاوی کمان (Angle):90 درجه
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
و غیر‌فعال کردن کلیه آیکون‌های نوار وضعیت، مکان‌نما را روی نوار منویDraw قرار داده و کلیک چپ می‌کنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ترسیمی ظاهر می‌شود.
مکان‌نما را روی فرمان Arc قرار می‌دهیم تا یک زیرمنوی دیگری که شامل روش‌های اجرای فرمان است ظاهر گردد.
روش Start, End, Angle را با کلیک چپ انتخاب می‌کنیم. در خط فرمان اعلان زیر ظاهر می‌شود.
Command: _arc
Specify start point of arc or [Center]
مکان‌نما به حالت بعلاوه ترسیم تبدیل می‌شود، تا این مرحله مکان‌نما در صفحه ترسیم آزاد می‌باشد.
اعلان (Specify start point of arc) به معنای (نقطه ابتدای کمان را تعیین کنید) می‌باشد.
مختصات نقطه ابتدای کمان را (20,55) معرفی می‌کنیم. فیلم رایگان اتوکد دو بعدی 2022
گام دوم:
Specify start point of arc or [Center]: 55, 20
پس از معرفی نقطه ابتدای کمان کلید Enter را می‌فشاریم. پاره‌خط مجازی خط‌چین به نقطه ابتدای کمان متصل می‌گردد.
در خط فرمان اعلان زیر ظاهر می‌شود.
Specify second point of arc or [Center/End]: _e
Specify Endpoint of arc
اعلان (Specify Endpoint of arc) به معنای (نقطه انتهای کمان را تعیین کنید) می‌باشد.
مختصات نقطه انتهای کمان را (25,50) معرفی می‌کنیم.
گام سوم:
Specify second point of arc or [Center/End]: _e
Specify Endpoint of arc: 50, 25
پس از معرفی نقطه انتهای کمان، کلید Enter را می‌فشاریم.
پاره‌خط مجازی خط‌چین در نقطه ابتدای کمان قرار دارد.
در خط فرمان اعلان زیر ظاهر می‌شود.
Specify Endpoint of arc or [Angle/chord Length]: _a Specify included angle
اعلان (Specify included angle) به معنای (زاویه حاوی کمان را تعیین کنید) می‌باشد.
زاویه حاوی کمان را 90 درجه تایپ می‌کنیم.
Specify Endpoint of arc or [Angle/chord Length]: _a Specify included angle: 90
پس از معرفی زاویه حاوی کمان، کلید Enter را می‌فشاریم.
