در این مقاله آموزش رایگان مقدماتی تا حرفه ای از سری آموزش های رایگان
و کاربردی نرم افزار اتوکد به آموزش کمان قوس Arc روش Start و Center و Angle به
صورت کامل در Autocad 3D می پردازیم.

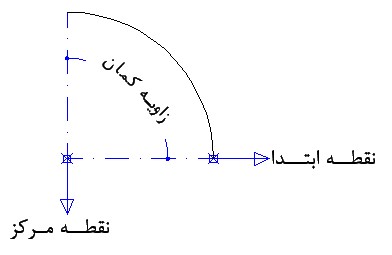

در این روش با معرفی دو نقطه و زاویه حاوی کمان، یک کمان ترسیم می‌شود.
نقطه اول معرفی شده، به عنوان نقطه ابتدایی کمان می‌باشد.
نقطه دوم معرفی شده، به عنوان نقطه مرکز کمان می‌باشد.
زاویه معرفی شده، به عنوان زاویه حاوی کمان می‌باشد.
و با ارائه آموزش های گام به گام و مثال محور با ریز جزئیات کار آشنا می شویم.
در این مقاله آموزش رایگان مقدماتی تا حرفه ای می خواهیم کمان قوس Arc روش Start و Center و Angle را انجام دهیم.
گام اول در آموزش رایگان مقدماتی تا حرفه ای
ابتدا یک فایل جدید باز می‌کنیم و نمای تصویر را در حالت SW Isometric و سبک نمایشی را در حالت Shaded with edges قرار می‌دهیم. آموزش رایگان مقدماتی تا حرفه ای
گام دوم:
مختصات نقطه ابتدا (Start Point): (20,35)
مختصات نقطه مرکز کمان(Center Point): (20,30)
زاویه حاوی کمان (Angle):90 درجه
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
غیر‌فعال کردن کلیه آیکون‌های نوار وضعیت، مکان‌نما را روی نوار منوی Draw قرار داده و کلیک چپ می‌کنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ترسیمی ظاهر می‌شود.
مکان‌نما را روی فرمان Arc قرار می‌دهیم تا یک زیرمنوی دیگری که شامل روش‌های اجرای فرمان است ظاهر گردد.
روشStart ,Center ,Angle را با کلیک چپ انتخاب می‌کنیم. در خط فرمان اعلان زیر ظاهر می‌شود.
Command: _arc
Specify start point of arc or [Center]
مکان‌نما به حالت بعلاوه ترسیم تبدیل می‌شود، تا این مرحله مکان‌نما در صفحه ترسیم آزاد می‌باشد.
اعلان (Specify start point of arc) به معنای (نقطه ابتدای‌کمان را تعیین کنید) می‌باشد.
مختصات نقطه ابتدای کمان را (20,35) معرفی می‌کنیم.
گام سوم:
Specify start point of arc or [Center]: 35,20
پس از معرفی نقطه ابتدای کمان، کلید Enter را می‌فشاریم.
پاره‌خط مجازی خطچین به نقطه ابتدای کمان متصل می‌گردد. در خط فرمان اعلان زیر ظاهر می‌شود.
Specify second point of arc or [Center/End]: _c Specify center point of arc:
اعلان (Specify center point of arc) به معنای (نقطه مرکز کمان را تعیین کنید) می‌باشد.
مختصات نقطه مرکز کمان را (20,30) معرفی می‌کنیم.
Specify second point of arc or [Center/End]: _c Specify center point of arc: 30, 20
پس از معرفی نقطه مرکز کمان کلید Enter را می‌فشاریم. پاره‌خط مجازی خطچین به نقطه مرکز کمان متصل می‌گردد. در خط فرمان اعلان زیر ظاهر می‌شود.
Specify Endpoint of arc or [Angle/chord Length]: _a Specify included angle:
اعلان (Specify included angle) به معنای (زاویه حاوی کمان را تعیین کنید) می‌باشد.
زاویه حاوی کمان را 90 درجه معرفی می‌کنیم.
Specify Endpoint of arc or [Angle/chord Length]: _a Specify included angle: 90
پس از معرفی زاویه حاوی کمان، کلید Enter را می‌فشاریم.
