در این مقاله فیلم رایگان آموزش اتوکد 2022 از سری آموزش های رایگان و کاربردی نرم افزار اتوکد
به آموزش رسم کمان قوس Arc روش 3Points به صورت کامل در Autocad 3D می پردازیم.

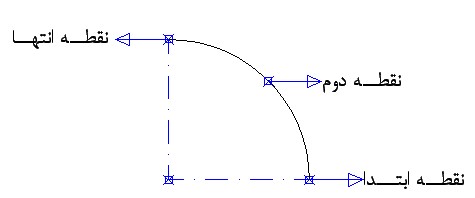

در این روش با معرفی سه نقطه یک کمان ترسیم می‌شود.
اگر سه نقطه معرفی شده، در یک راستا باشند،کمان ترسیم نخواهد شد.
نقطه اول معرفی شده، به عنوان نقطه ابتدایی کمان می‌باشد.
نقطه دوم معرفی شده، به عنوان نقطه دوم کمان می‌باشد.
نقطه سوم معرفی شده، به عنوان نقطه انتهایی کمان می‌باشد.
و با ارائه آموزش های گام به گام و مثال محور با ریز جزئیات کار آشنا می شویم.
در این مقاله فیلم رایگان آموزش اتوکد 2022 می خواهیم رسم کمان قوس Arc روش 3Points را انجام دهیم.
گام اول در فیلم رایگان آموزش اتوکد 2022
ابتدا یک فایل جدید باز می‌کنیم.
مختصات نقطه ابتدا (Start Point): (20,15)
مختصات نقطه دومین (Second Point): (54/23,54/13)
مختصات نقطه انتها (Endpoint): (25,10)
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
غیر‌فعال کردن کلیه آیکون‌های نوار وضعیت، مکان‌نما را روی نوار منوی Draw قرار داده و کلیک چپ می‌کنیم.
یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ترسیمی ظاهر می‌شود.
مکان‌نما را روی فرمان Arc قرار می‌دهیم تا یک زیرمنوی دیگری که شامل روش‌های اجرای فرمان است ظاهر گردد.
روش 3Points را با کلیک چپ انتخاب می‌کنیم. در خط فرمان اعلان زیر ظاهر می‌شود.
Command: _arc
Specify start point of arc or [Center]
مکان‌نما به حالت بعلاوه ترسیم تبدیل می‌شود، تا این مرحله مکان‌نما در صفحه ترسیم آزاد می‌باشد.
اعلان (Specify start point of arc) به معنای (نقطه ابتدای کمان را تعیین کنید) می‌باشد.
مختصات نقطه ابتدای کمان را (20,15) معرفی می‌کنیم. فیلم رایگان آموزش اتوکد 2022
گام دوم:
Specify start point of arc or [Center]: 15,20
پس از معرفی نقطه ابتدای کمان، کلید Enter را می‌فشاریم. پاره‌خط مجازی خط‌‌‌چین به نقطه ابتدای کمان متصل می‌گردد.
در خط فرمان اعلان زیر ظاهر می‌شود.
Specify second point of arc or [Center/End]
اعلان (Specify second point of arc) به معنای (نقطه دوم کمان را تعیین کنید) می‌باشد.
مختصات نقطه دوم کمان را (54/23,54/13) معرفی می‌کنیم.
Specify second point of arc or [Center/End]: 13.54, 23.54
پس از معرفی نقطه دوم کمان،کلید Enter را می‌فشاریم. در خط فرمان اعلان زیرظاهر می‌شود.
Specify Endpoint of arc
اعلان (Specify Endpoint of arc) به معنای (نقطه انتهای کمان را تعیین کنید) می‌باشد.
مختصات نقطه انتهای کمان را (25,10) معرفی می‌کنیم.
Specify Endpoint of arc: 10, 25
پس از معرفی نقطه انتهای کمان، کلید Enter را می‌فشاریم.
