مثال Polar قطبی فرمان Array
مثال Polar قطبی فرمان Array

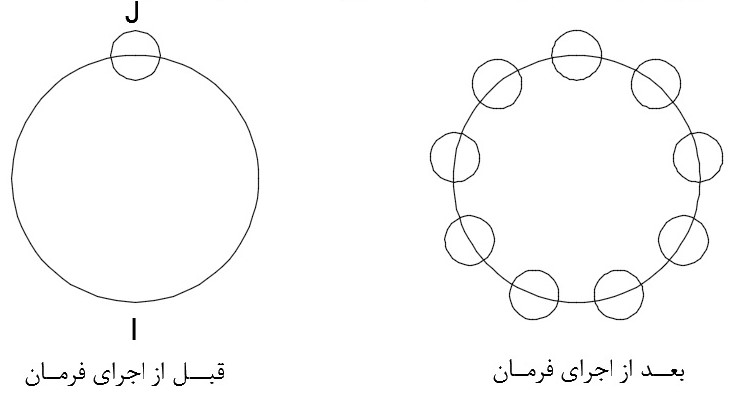

در این مقاله می خواهیم مثال Polar قطبی فرمان Array را انجام دهیم.
گام اول:
ترسیم دایره I
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
و غیر فعال کردن کلیه آیکون‌های نواروضعیت، حرف C را که معرف فرمان Circle می‌باشد
را در خط فرمان، در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حرف C شروع می‌شوند
ظاهر می‌گردد سپس کلید Enter را می‌فشاریم.
مکان‌نما به حالت بعلاوه ترسیم تبدیل شده، و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: C
CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]
اعلان (Specify center point for circle) به معنای (نقطه مرکز برای دایره را تعیین کنید) می‌باشد.
مختصات نقطه مرکز دایره را (80,50) معرفی می‌کنیم.
گام دوم مقاله مثال Path مسیر فرمان Array
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 50,80
پس از معرفی نقطه مرکز دایره، کلیدEnter را می‌فشاریم.
پاره‌خط مجازی خط‌چین به نقطه مرکز دایره متصل می‌گردد.
و در سر دیگر آن مکان‌نمای، به حالت بعلاوه ترسیم و یک دایره متصل به آن قرار دارد. در خط فرمان اعلان زیر ظاهر می‌شود.
Specify radius of circle or [Diameter]
اعلان (Specify radius of circle) به معنای (شعاع دایره را تعیین کنید) می‌باشد.
شعاع دایره را عدد 5 تایپ می‌کنیم.
Specify radius of circle or [Diameter]: 5
سپس کلیدEnter را می‌فشاریم.
گام سوم مثال Polar قطبی فرمان Array
ترسیم دایره J
با اطمینان از خالی بودن خط فرمان، حرف C را که معرف فرمان Circle می‌باشد را در خط فرمان
، در قسمت Type a command تایپ کرده، یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حرف C شروع می‌شوند
ظاهر می‌گردد سپس کلید Enter را می‌فشاریم.
مکان‌نما به حالت بعلاوه ترسیم تبدیل شده، و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: C
CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]
اعلان (Specify center point for circle) به معنای (نقطه مرکز برای دایره را تعیین کنید) می‌باشد.
برای معرفی نقطه ربعی، از گیره موضوعی Quadrant استفاده می‌کنیم.
در نوار وضیعت روی مثلث مشکی رنگ سمت راست آیکون Object Snap، کلیک چپ می‌کنیم یک منوی میانبر ظاهر می‌شود.
سپس روی گزینه…Object Snap Settings کلیک چپ می‌کنیم.
گام چهارم:
کادر محاوره‌ای Derafting Settings در حالی که سربرگ Object Snap فعال می‌باشد، ظاهر می‌شود.
جهت فعال کردن خاصیت Object Snap در مستطیل سمت چپ گزینه Object Snap On (F3) کلیک چپ می‌کنیم.
روی دکمه Clear All (واقع در سمت راست کادر) کلیک چپ می‌کنیم تا تمامی گیره‌های موضوعی فعال از حالت انتخاب خارج شوند
گیره موضوعی Quadrant را که مشخصه نقطه ربعی است را با کلیک چپ در مستطیل سمت چپ آن فعال، و روی دکمه OK کلیک چپ می‌کنیم.
با قرار دادن مکان‌نمای به حالت بعلاوه ترسیم روی نقطه ربعی 90 درجه دایره I، علامت گیره موضوعی Quadrant، روی آن ظاهر می‌شود
سپس روی آن کلیک چپ می‌کنیم. نقطه ابتدایی پاره‌خط مجازی به روی نقطه ربعی 90 درجه دایره I متصل می‌گردد
و در نقطه انتهایی پاره‌خط مجازی، مکان‌نمایی که به حالت بعلاوه ترسیم، تبدیل شده قرار دارد.
در خط فرمان اعلان زیر ظاهر می‌شود.
Specify radius of circle or [Diameter] <5.0000
اعلان (Specify radius of circle) به معنای (شعاع دایره را تعیین کنید) می‌باشد.
شعاع دایره را عدد 1 تایپ می‌کنیم.
Specify radius of circle or [Diameter] <5.0000>: 1
سپس کلیدEnter را می‌فشاریم.
گام پنجم:
ایجاد آرایه قطبی
با اطمینان از خالی بودن خط فرمان، حروف AR را که معرف فرمان Array می‌باشد
را در خط فرمان در قسمت Type a command تایپ کرده، یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حروف AR شروع می‌شوند ظاهر می‌گردد،
سپس کلید Enter را می‌فشاریم. مکان‌نما به حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: AR
ARRAY
Select objects
اعلان (Select objects:) به معنای (موضوعات را انتخاب کنید.) می‌باشد.
دایره ترسیمی J به شعاع 1 را با کلیک چپ کردن انتخاب می‌کنیم. در خط فرمان اعلان زیرظاهر می‌شود.
Select objects: 1 found
در مقابل اعلان (Select objects:) عبارت 1 found به معنای (یک موضوع پیدا شد یا یک موضوع انتخاب شد) ظاهر می‌شود.
در خط فرمان اعلان زیرظاهر می‌شود.
گام ششم:
Select objects
با توجه به این‌که موضوع دیگری جهت انتخاب وجود ندارد، کلید Enter را می‌فشاریم. در خط فرمان اعلان زیر ظاهر می‌شود.
Enter array type [Rectangular/PAth/POlar] <Rectangular
اعلان (Enter array type [Rectangular/PAth/POlar] <Rectangular>:) به معنای (روش اجرای فرمان را انتخاب کنید ]ستونی – ردیفی/مسیر/قطبی[) می‌باشد.
در خط فرمان، حروف PO را که معرف روش Polar است را تایپ می‌کنیم.
Enter array type [Rectangular/PAth/POlar] <Rectangular>: PO
کلید Enter رامی‌فشاریم. در خط فرمان اعلان زیر ظاهر می‌شود.
Type = Polar Associative = Yes
Specify center point of array or [Base point/Axis of rotation] :
اعلان (Specify center point of array) به معنای (نقطه مرکز کپی را تعیین کنید) می‌باشد.
نقطه مرکز دایره I را به‌عنوان نقطه مرکز کپی در نظر می‌گیریم.
گام هفتم:
برای معرفی نقطه مرکز دایره، از گیره موضوعی Center استفاده می‌کنیم.
در نوار وضیعت روی مثلث مشکی رنگ سمت راست آیکون Object Snap، کلیک چپ می‌کنیم یک منوی میانبر ظاهر می‌شود.
سپس روی گزینه … Object Snap Settings کلیک چپ می‌کنیم.
کادر محاوره‌ای Derafting Settings در حالی که سربرگ Object Snap فعال می‌باشد، ظاهر می‌شود.
جهت فعال کردن خاصیت Object Snap در مستطیل سمت چپ گزینه Object Snap On (F3) کلیک چپ می‌کنیم.
روی دکمه Clear All (واقع در سمت راست کادر) کلیک چپ می‌کنیم
تا تمامی گیره‌های موضوعی فعال از حالت انتخاب خارج شوند
گیره موضوعی Center را که مشخصه نقطه مرکز است را با کلیک چپ در مستطیل سمت چپ آن فعال، و روی دکمه OK کلیک چپ می‌کنیم.
گام هشتم:
با قرار دادن مکان‌نمای به حالت بعلاوه ترسیم روی دایره I، علامت گیره موضوعی Center، روی آن ظاهر می‌شود
سپس روی مرکز کلیک چپ می‌کنیم. در خط فرمان اعلان زیر ظاهر می‌شود.
Select grip to edit array or
[ASsociative/Base point/Items/Angle between/Fill angle/ROWs/Levels/ROTate items/eXit]
اعلان (Select grip to edit array) به معنای (با کلیک کردن روی گریپس‌ها، مشخصات موضوع را ویرایش کنید) می‌باشد.
سربرگ Array Creation به ریبون‌ها اضافه شده و تعداد 6 عدد دایره به شعاع 1 که یک سری گریپس آبی رنگ روی آن قرار دارد روی دایره I در صفحه ترسیم ظاهر می‌شود.
با استفاده از زیر‌مجموعهItems، تعداد موضوعات کپی را تعیین می‌کنیم.
در خط فرمان، حرف I را که معرف زیر‌مجموعه Items است را تایپ می‌کنیم.
Select grip to edit array or
[ASsociative/Base point/Items/Angle between/Fill angle/ROWs/Levels/ROTate items/eXit]
کلید Enter را می‌فشاریم. در خط فرمان اعلان زیر ظاهر می‌شود.
گام نهم:
Enter number of items in array or [Expression] <6
اعلان (Enter number of items in array or [Expression] <6>:) به معنای (تعداد موضوعات کپی را وارد کنید) می‌باشد.
در خط فرمان عدد 9 را به عنوان تعداد آیتم‌ها تایپ می‌کنیم.
Enter number of items in array or [Expression] <6>: 9
کلید Enter را می‌فشاریم. در خط فرمان اعلان زیر ظاهر می‌شود.
Select grip to edit array or
[ASsociative/Base point/Items/Angle between/Fill angle/ROWs/Levels/ROTate items/eXit]
جهت خارج شدن از فرمان کلید Enter را می‌فشاریم.
