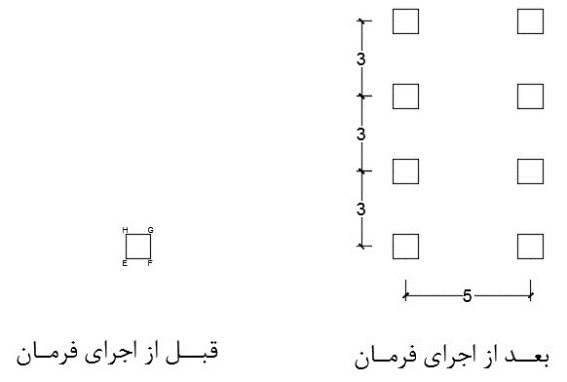

در این مقاله آموزش نقشه کشی صنعتی می خواهیم مثال Rectangular ماتریسی فرمان Array را انجام دهیم.
گام اول در آموزش نقشه کشی صنعتی
ابتدا یک فایل جدید باز می‌کنیم.
ترسیم مستطیل با فرمان Rectangle به روش دکارتی نسبی
با اطمینان از خالی بودن خط فرمان، حروف REC را که معرف فرمان Rectangle می‌باشد
را در خط فرمان، در قسمت Type a command تایپ کرده، یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی
که با حروف REC شروع می‌شوند، ظاهر می‌گردد
سپس کلید Enter را می‌فشاریم. در خط فرمان اعلان زیر ظاهر می‌شود.
Command: REC
RECTANG
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]
مکان‌نما به حالت بعلاوه ترسیم تبدیل می‌شود، تا این مرحله در صفحه ترسیم آزاد می‌باشد.
اعلان (Specify first corner point) به معنای (اولین گوشه مستطیل را تعیین کنید) می‌باشد.
مختصات نقطه E را (80,30) معرفی می‌کنیم.
گام دوم:
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: 30, 80
پس از معرفی نقطه E، کلید Enter را می‌فشاریم.
گوشه اول مستطیل در محل نقطه E ظاهر گردید.
و مکان‌نما به گوشه دوم یا بعدی (که بتواند تشکیل یک قطر را بدهد) متصل می‌گردد.
با حرکت دادن مکان‌نما (از طریق حرکت دادن ماوس) در جهت‌های شمال شرق، شمال غرب، جنوب شرق و جنوب غرب
صفحه ترسیم، مشاهده می‌شود مستطیل در حالت‌های مختلف قابلیت رسم را دارد. در خط فرمان اعلان زیر ظاهر می‌شود.
Specify other corner point or [Area/Dimensions/Rotation]
اعلان (Specify other corner point) به معنای (گوشه بعدی مستطیل را تعیین کنید) می‌باشد.
گام سوم:
گوشه بعدی (دوم) G نسبت به گوشه اول E، به اندازه یک واحد در راستای مثبت محور X
و به اندازه یک واحد در راستای مثبت محور Y قرار دارد.
در خط فرمان تایپ می‌کنیم،
نسبت به نقطه قبلی در راستای محور X به اندازه یک واحد و در راستای محور Y به اندازه یک واحد.
برای درج علامت (@) کلید Shift را پایین نگه داشته و همزمان کلید @ در صفحه کلید را می‌فشاریم.
سپس عدد 1 را در راستای محور X از قسمت عددی کیبورد تایپ کرده
و برای درج علامت ویرگول (,) روی کلید (حرف (واو)) در کیبورد فارسی و یا کلیدی که (علامت کوچک‌تر ریاضی (<)) روی آن قرار دارد را می‌فشاریم.
تا علامت ویرگول (,) درج گردد حال عدد 1 را در راستای محور Y از قسمت عددی کیبورد تایپ می‌کنیم.
Specify other corner point or [Area/Dimensions/Rotation]: @1,1
پس از معرفی گوشه بعدی (دوم)، کلید Enter را می‌فشاریم.
گام چهارم:
ایجاد آرایه ماتریسی
با اطمینان از خالی بودن خط فرمان، حروف AR را که معرف فرمان Array می‌باشد
را در خط فرمان در قسمت Type a command تایپ کرده، یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی
که با حروف AR شروع می‌شوند ظاهر می‌گردد، سپس کلید Enter را می‌فشاریم.
مکان‌نما به حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: AR
ARRAY
Select objects
اعلان (Select objects:) به معنای (موضوعات را انتخاب کنید.) می‌باشد.
مستطیل ترسیمی را با کلیک چپ کردن انتخاب می‌کنیم. در خط فرمان اعلان زیرظاهر می‌شود.
Select objects: 1 found
در مقابل اعلان (Select objects:) عبارت 1 found به معنای (یک موضوع پیدا شد یا یک موضوع انتخاب شد) ظاهر می‌شود.
در خط فرمان اعلان زیرظاهر می‌شود.
گام پنجم:
Select objects
با توجه به این‌که موضوع دیگری جهت انتخاب وجود ندارد، کلید Enter را می‌فشاریم. در خط فرمان اعلان زیر ظاهر می‌شود.
Enter array type [Rectangular/PAth/POlar] <Rectangular
اعلان (Enter array type [Rectangular/PAth/POlar] <Rectangular>:) به معنای (روش اجرای فرمان را انتخاب کنید ]ستونی – ردیفی/مسیر/قطبی[) می‌باشد.
روش اجرای فرمان در حالت پیش‌فرض، ماتریسی (ستونی – ردیفی) می‌باشد.
در خط فرمان، حرف R را که معرف روش Rectangular است را تایپ می‌کنیم.
Enter array type [Rectangular/PAth/POlar] <Rectangular>:R
کلید Enter را می‌فشاریم. در خط فرمان اعلان زیر ظاهر می‌شود.
گام ششم:
Type = Rectangular Associative = Yes
Select grip to edit array or
[ASsociative/Base point/COUnt/Spacing/COLumns/Rows/Levels/eXit]<eXit>
اعلان (Select grip to edit array) به معنای (با کلیک کردن روی گریپس‌ها، مشخصات موضوع ماتریس را ویرایش کنید) می‌باشد.
سربرگ Array Creation به ریبون‌ها اضافه شده و یک موضوع ماتریسی دارای 4 ستون و 3 ردیف که یک سری گریپس آبی رنگ روی آن قرار دارد
در صفحه ترسیم ظاهر می‌شود. با استفاده از زیر‌مجموعه Columns تعداد و فاصلهی بین ستون‌ها را مشخص می‌کنیم.
در خط فرمان، حروف COL را که معرف زیر‌مجموعه Columns است را تایپ می‌کنیم.
گام هفتم:
Select grip to edit array or
[ASsociative/Base point/COUnt/Spacing/COLumns/Rows/Levels/eXit]:COL
کلید Enter را می‌فشاریم. در خط فرمان اعلان زیر ظاهر می‌شود.
Enter the number of columns or [Expression] <4
اعلان (Enter the number of columns or [Expression] <4>:) به معنای (تعداد ستون‌ها را مشخص کنید) می‌باشد.
در داخل کادر پیش‌فرض عدد 4 قرار دارد. در خط فرمان عدد 2 را به عنوان تعداد ستون‌ها تایپ می‌کنیم.
Enter the number of columns or [Expression] <4>: 2
کلید Enter را می‌فشاریم. در خط فرمان اعلان زیر ظاهر می‌شود.
گام هشتم:
Specify the distance between columns or [Total/Expression] <1.5000
اعلان (Specify the distance between columns or [Total/Expression] <1.5>:) به معنای (فاصلهی بین ستون‌ها را مشخص کنید) می‌باشد
در داخل کادر پیش‌فرض عدد 5/1 قرار دارد، در خط فرمان عدد 5 را به عنوان فاصلهی بین ستون‌ها تایپ می‌کنیم.
Specify the distance between columns or [Total/Expression] <1.5000>: 5
کلید Enter را می‌فشاریم. در خط فرمان اعلان زیر ظاهر می‌شود.
Select grip to edit array or
[ASsociative/Base point/COUnt/Spacing/COLumns/Rows/Levels/eXit]
با استفاده از زیر‌مجموعه Rows تعداد و فاصلهی بین ردیف‌ها را مشخص می‌کنیم. در خط فرمان، حرف R را که معرف زیر‌مجموعه Rows است را تایپ می‌کنیم.
گام نهم:
Select grip to edit array or
[ASsociative/Base point/COUnt/Spacing/COLumns/Rows/Levels/eXit]
کلید Enter را می‌فشاریم. در خط فرمان اعلان زیر ظاهر می‌شود.
Enter the number of rows or [Expression] <3
اعلان (Enter the number of rows or [Expression] <3>: ) به معنای (تعداد ردیف‌ها را مشخص کنید) می‌باشد.
در داخل کادر پیش‌فرض عدد 3 قرار دارد، در خط فرمان عدد 4 را به عنوان تعداد ردیف‌ها تایپ می‌کنیم.
Enter the number of rows or [Expression] <3>: 4
کلید Enter را می‌فشاریم. در خط فرمان اعلان زیر ظاهر می‌شود.
گام دهم:
Specify the distance between rows or [Total/Expression] <1.5000
اعلان (Specify the distance between rows or [Total/Expression] <1.5>:) به معنای (فاصلهی بین ردیف‌ها را مشخص کنید) می‌باشد
در داخل کادر پیش‌فرض عدد 5/1 قرار دارد، در خط فرمان عدد 3 را به عنوان فاصلهی بین ردیف‌ها تایپ می‌کنیم.
Specify the distance between rows or [Total/Expression] <1.5000>: 3
کلید Enter را می‌فشاریم. در خط فرمان اعلان زیر ظاهر می‌شود.
Specify the incrementing elevation between rows or [Expresson] <0
با توجه به این‌که بین سطح‌ها فاصله‌ای وجود ندارد کلید Enter را به منزله تائید عدد صفر داخل کادر پیش‌فرض می‌فشاریم.
در خط فرمان اعلان زیر ظاهر می‌شود.
Select grip to edit array or
[ASsociative/Base point/COUnt/Spacing/COLumns/Rows/Levels/eXit]
با فشردن کلید Enter از فرمان خارج می‌شویم.
